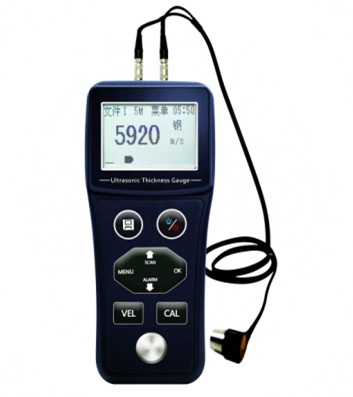

超声波测厚仪PD-T5（通用型）简介
一：产品特点
1：时尚小巧，便携易用。
2：高。
3：采用 Mini USB 通用通讯接口。
4：采用7号电池供电，更换随意。
5：显示精度0.01mm。
二：基本原理
超声波测量厚度的原理与光波测量原理相似，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲被反射回探头通过测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。
三：适用范围
本测厚仪采用脉冲反射超声波测量原理，适用于超声波能以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。此仪器可对各种板材和各种加工零件作测量。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
四：主要技术参数：
指标
参数
技术指标
测量范围
0.8~300mm
显示精度
0.01mm
测量误差 (<10mm)
±0.05mm
测量误差 (≥10mm)
±0.5%
测量周期
4次/秒
工作频率
2M、3M、5M、7.5M
声速范围
1000 ~ 9999 m/s
校准试块
4.0mm（钢）
基本功能
数据存储
500组（厚度、声速）
探头校准
零点校准、两点校准
声速校准
支持
测量模式
脉冲回波（P-E）
语音播报
不支持
调节增益
3档增益可调
报警功能
扫描模式
差值模式
耦合指示
电量指示
欠压指示
自动关机
探头规格
标配探头
5P-10
可选探头
2M-ZT-12、3M-GT-12、5M-PT-12、5M-PT-08、7.5M-PT-06
使用环境
使用温度
-10 ~ 50 °C
存放温度
-30 ~ 60 °C
显示
显示屏
FSTN LCD 点阵显示
背光
LED 背光
语言
中 / 英
菜单操作
显示信息
厚度测量值、声速、耦合状态、差值指示、报警指示、扫描指示、电量指示、存储指示、蓝牙指示等
通讯
电脑接口
USB接口
蓝牙
软件配置
PC通讯软件
支持数据查询、数据备份等功能，可备份、修改配置信息
主机升级软件
支持主机程序升级
打印
打印机
打印纸卷直径
-
打印纸宽
电池
电池规格
3节7号电池
使用时间
200小时（关闭背光）
外观包装
外形尺寸
150×70×30mm
外壳材质
ABS+PC合金
主机重量
160g
标准配置
仪器主机、5P-10超声测厚探头、普通耦合剂、3节7号电池、通讯电缆、说明书、合格证、保修卡、装箱卡、仪器箱
附表：超声波测厚仪探头参数表
G5M-P10
G5M-P08
G2M-P12
G7M-P06
H3M-P12
范围 （钢）
0.8~300 mm
2.0~400 mm
0.75~40 mm
3.0~100 mm
探头直径
10mm
8mm
12mm
6mm
测量频率
5MHz
2MHz
7.5MHz
3MHz
接触温度
-10~60°C
-10~310°C
适用场合
通用
高穿透（铸铁）
小管径
高温
