该仪表主要适用于工业生产过程中进行液位报警，液位控制，液位变送器等。是工业过程控制的理想换代产品。

工作原理：

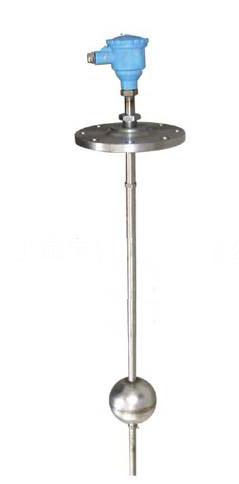

全套不锈钢材质，主要由浮球、立管、导向管、接线盒及变送器等组成。

原理是运用阿基米德定律，用装有磁钢的浮球随着立管内液位的升降而上下移动，经过干簧管的转换，可实现点报警和上、下限控制及连续信号4－20mA输出

        技术参数



用途及特点

本控制仪由显示表和传感器二部分组成。能 广泛使用于炼油，化工，造纸，食品及污水处理 等行业。对开口，密闭容器或地下池糟的介质液 位在仪表控制内进行显示，报警和控制，被检测 的介质为水，油，酸碱，工业污水等导电及非导 电液体。控制仪对强腐 性介质有极好的抗腐 性 能 。能克服液体的泡沫所造成的假液体位影响。

UQK-71-2液位显示控制仪，由一次仪表（传感器）和2点二次仪表显示表组成。

UQK-71-4液位显示控制仪，由一次仪表（传感器）和4点二次仪表显示表组成。

UQK-71-10液位显示控制仪，由一次仪表（传感器）和10点二次仪表显示表组成。UQK-71-50液位显示控制仪，由一次仪表（传感器）和50点二次仪表显示表组成。UQK-71-100液位显示控制仪，由一次仪表（传感器）和100点二次仪表显示表组成。

UQK-71-S数字显示液位控制仪，由一次仪表（传感器）和数字二次仪表显示表组成。

        工作原理与结构

传感器中排列着一组感簧管，当装有磁钢的浮球随液变化而上下浮动时，使相应位置的干簧管动作，从而传感器输出阻值发生变化。仪表面板上对应于液位高度而产生数字变化。面板上控制液位高度的开关可预先任意设定液位的控制范围。液位到达设定点高度时，显示表发出触点信号控制液位或报警。

#<-->
