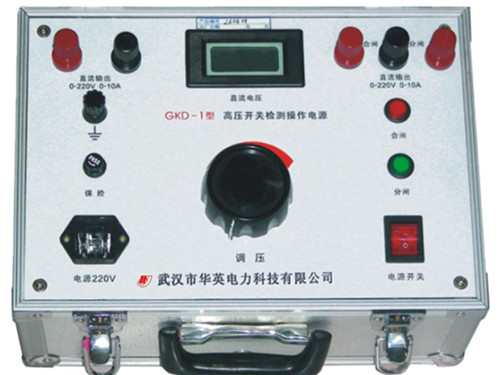

GKD-I型高压开关检测操作电源,是为对高压断路器及其操作机构进行检测维修而设计的电源,具有电压可调、操作简单、体积小、携带方便等优点,是高压开关检修不可缺少的检测工具。
1、技术指标:
1.1、工作条件:
电源:220V±10%
温度:-10℃~+45℃
湿度:<80%
1.2、输出:
电压:DC15V~220V
电源:0~10A
2、使用方法:
2.1、测试高压开关分(合)闸起动电压的接线方式见图(1)
2.2、测试高压开关低合闸电压:
机壳接地、接通电源后,把电压调到小,按住合闸按钮,旋动调压旋钮,使电压慢慢上升,当高压开关合上闸时,电压表指示的电压值就是低合闸电压。
2.3、测试高压开关低分闸电压:
按住分闸按钮,其它操作步骤与测试低合闸电压相同,当开关分开时,电压表指示的电压即为低分闸电压。
2.4、作高压开关测试仪输出电源时,接线方法如图(2)机壳接地后,接通电源调到设定电压值即可。
注意事项:
3.1、机壳可靠接地。
3.2、使用本电源时,原有的分、合闸电源必须断开。
3.3、严禁电源短路。
