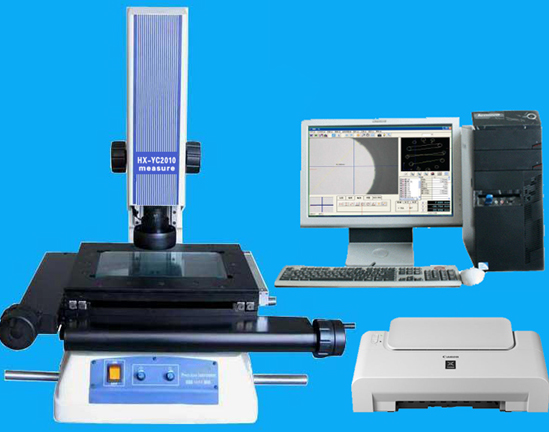

HX-YC2010烟草影像测量仪-技术资料：
　　新一代烟草影像测量仪采用新颖的外观设计,稳定性能高；外观线条结构理想大方，采用进口线性导轨，保证工作台长时间使用不变形，不影响精度，国外高性能的光学成像系统，设计和构造可保证经久耐用性，即使在严酷的环境下也能正常工作，保证影像区域清晰成像，高性能的测量操作系统,适用于烟草实验室或者车间现场使用主要用于卷烟接装纸、卷烟纸等的宽度、接装纸孔线的间距、接装纸孔线的距边宽度、卷烟/滤棒的长度和直径、卷烟外观、烟丝外形等的快速检测；符合标准YC171烟用接装纸、YC/T28.2卷烟物理性能的测定第2部分：长度；在单轴一维的基础上升级二维两轴，实现香烟的所有尺寸（200MM）的尺寸测量，改变的不是一维尺寸，而且在精度上大大得到提升，的测量软件数据与办公软件及设计软件同步，实现烟草尺寸精度办公管理。
功能用途：
1、烟草测量仪结合光、机、电一体将工件摄入电脑图像处理并由原来的：20-45X扩大到放大18到125倍，在一个小范围内不断的增加成像倍率，准确判断被测物品的边线，显示于电脑屏幕上，可以直接拍照存档或做表面观察、量测、绘图；
2、spc统计：它是美国品管大师Walter A. Shewhart博士应用统计数学理论于1920年所设计的， 它不但能控制制程中质量，且能分析判定制程能力,更可作为新产品设计及制成品验收时的参考。简单说，在生产过程中，从设计、制造到过程检验三个阶段，皆需用到它，企业如能有效运用此质量知识，便能确保其在市场上的竞争优势。按标准尺寸写入，产品的上下限，实时检测样品的尺寸监控；以报表的方式列印。
3、excel报表：所有测量数据通过EXCEL的方式保据数据，按特定的格式模版套用，国内外强大的功能。
4、word文档：把测量的数据在OFFICE文档上编辑，保存，同时实物测量图及数据在同一页面上，具体相当的说明力。
5、autocad应用：autocad图形可以调入电脑软件中与工件对比，制成资料，在电脑上储存、列印，更可通过网络进行传送。
6、测量工具：手动--鼠标可能实时定位拉线快速准确测量半自动—通过强大功能软件，可以快速的感应被测物体外形判别被测量物品的外形尺寸，点线圆孤方形距形的尺寸。全自动：自动测量软件、自动寻边、可测点、线、圆、圆心距、角度、摆正等，无需手动摆正；
7、实物标注长度尺寸，角度，圆及孤
8、仪器配备上下冷光源，使用寿命达到10万小时以上；
9、圆工作台：特配圆形360度转向工作台，特殊工件无需移动产品即可实现摆动产品的位置；
10、特殊夹具：烟丝烟纸夹平，烟嘴及香烟V型固定夹；
11、电脑，稳定性能有保证，另配佳能彩色打印机，测量结果及拍摄图像可彩色打印，让报告更具备说服力；
12、更有特色的是在单轴的基础上面实行两轴XY同时测量（二维）；
13、机台操作方式：手动（可分移动及快速移动）。

原理：
烟草投影仪使用本身的硬件（CCD， 物镜，数据传输）将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。因产品大小而议，光源亮度可调，可以在各种光线条件下选择合适的光源亮度。

参数：
范围：
接装纸测量：X轴 0～200 mm Y轴：0～100 mm
滤棒尺寸测量：X轴0～200 mm Y轴：0～100 mm
卷烟长度测量：0～200 mm Y轴：0～100 mm
二维尺寸测量：0～200 mm Y轴：0～100 mm
分 辨 率： 0.001 mm
精 度： 0.005 mm
重复性： 0.002 mm
仪器净重：120KG
放大率： 18-125 X倍 美国产CCD 560线30万像素及高清镜头，移动速度每秒一米影像不会有任何拖影现象。
照明: 表面光源与透射光源均用LED冷光源, 亮度无极调节
电源: 110V-240V(AC)稳压开关电源 , 50HZ , 30W
