唐山X射线探伤机唐山射线探伤仪生产厂家

价格

电议

型号

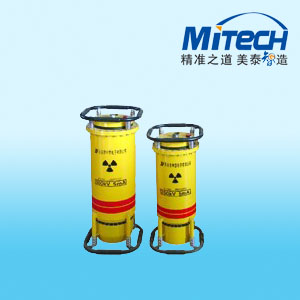

XXG-3505充气式X射线探伤仪陶瓷管定向

品牌

美泰科仪

所在地

暂无

更新时间

2019-02-06 06:00:02

浏览次数

次

产品简介

一、产品概述

◆ 高压包是采用进口材料（德国和日本）加工。进一步提升产品质量

◆ 散热器是拉伸的加工，散热效果增加30%

因为发生器内是非常高的电压，内里的温度也会很高，散热效果好，保证安全和仪器的寿命

◆ 发生器抽真空采用进口工艺，抽真空8个小时

◆ 控制器信号线均采用进口线

◆ 主要元件均采用大容量

◆ 抗干扰性强，适应各种发电机，电网在180V-250V范围内均可工作

◆ 具有开机延时曝光功能，确保操作者人身安全，更适合野外作业

◆ 铁栏是用上海南洋公司的（国内佳的线缆）

◆ 插头是仿日本理学的九芯插头座，可以配套使用

二、仪器特点

◆ 体积小、重量轻、携带方便，操作简单。

◆ 发生器采用SF6气体绝缘和阳极接地、风扇强迫冷却，安全可靠。

◆ 控制器采用宽范围硬件设计，寿命长、故障率极低。

◆ 抗干扰性强，电网在180V-250V范围内均可工作。

◆ 具有可靠延时开机功能，更适合野外作业。

◆ 自动化程度高，故障自动检索并显示。

◆ 严格按1：1工作休息，永不存在误开机现象。

◆ 采用进口线高压包，产品质量进一步提高。

三、技术参数

型号	电源容量	辐射角度	大穿透A3钢	Ｘ射线发生器		输出电压
型号	电源容量	辐射角度	大穿透A3钢	重量	尺寸	输出电压
XXG-1605	>1.5	40°	20	14	210×210×580	60－160
XXG-2005	>2.0	40°	29	20	207×270×570	80－200
XXG-2005L	>2.0	40°	29	14	210×210×580	80－200
XXG-2505	>2.5	40°	39	32	320×320×640	130－250
XXG-2505L	>2.5	40°	39	20	270×270×580	130－250
XXG-3005	>3.0	40°	49	37	340×340×720	150－300
XXG-3005L	>3.0	40°	49	31	320×320×640	150－300
XXG-3505	>3.5	40°	59	37	340×340×740	200－350

四、仪器系统构成

每种型号的X射线探伤机均是由控制器、X射线发生器、电源电缆、连接电缆及附件组成。

◆ 控制器

（1）控制器为手提箱式结构。所在操作按钮均设置在面板上。电缆插座、电源开关及接地端子设在右侧面的插座盒内。控制器示意图见附图。

（2）控制器内部主要包括下列部件：

A、KV控制板；

B、mA控制板；

C、微机控制板（包括计时显示、故障代码显示）；

D、保护板；

E、可控硅高压模块

F、LC滤波器；

G、主、副可控硅逆变系统；

H、冷却风扇。

◆ X射线发生器

（1）X射线发生器为组合式。X射线管、高压变压器与绝缘气体（SF6）一起封装在桶状铝壳内。X射线发生器一端装有风扇和散热器。警示灯亮表示探伤机系统进入准备工作状态，将有X射线产生（在产生X射线期间，警示灯仍一直亮）。发生器示意图见附图。

（2）X射线发生器主要包括下列部件：

A、X射线；

B、高压变压器；

C、温度继电器；

D、气体压力表；

E、连接电缆插座；

F、警示灯；

G、X射线管冷却风扇；

H、充、放气阀。

五．工作原理

◆ 本机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。毫安（mA）稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管管电流的稳定。千伏（kV）控制单元可以连续控制管电压的高低，以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。

◆ X射线发生器系防电击式。X射线管阳极接地，并设有过温保护装置。一旦出现温度过高现象，控制器能自动切断高压，以防止X射线管因过热而损坏。

◆ 电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间及整机状态由单片微型计算机进行控制，曝光时间长可预置为5分钟。

六、配置情况

◆ X射线发生器 1台

◆ 控制器 1台

◆ 连接电缆（10芯）25米 1条

◆ 电源电缆（2芯）10m 1条

◆ 接地线5米 1条

◆ 保险丝（20A）5只

◆ 保险丝（3A）5只

◆ 附件包 1个
