产品简介

智能材料试验机(不含配件)型号：MTYKGM-II

货号：ZH3431

产品简介:

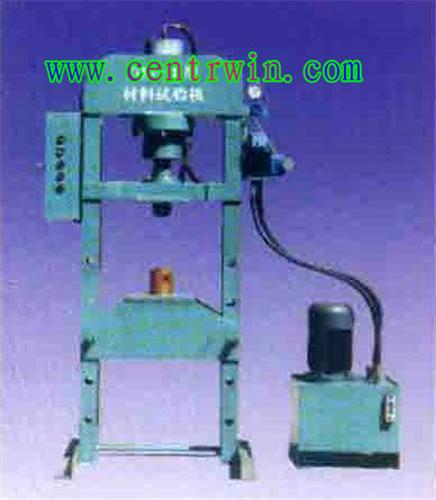

智能材料试验机是炭材料行业测试炭、石墨制品耐压强度和抗折强度的仪器，也可供建筑、陶瓷、型煤等其它行业使用。该仪器由加压系统和电子测量两部分组成，加压系统和测量系统分别采用了高新传感器和单片机,并按耐压强度计算公式和抗折强度公式设置程序，只要在测试前将欲测试样的尺寸横截面积从键盘输入，其测试结果勿需计算，按相应的键，即可数码显示，或打印出来。
电机液压式材料试验机
主要指标
电机              1KW
压力传感器        0-98KN
测力精度          ±1%
一、MTYKGM-II型材料试验机由三部分组成：1.液压装置2.泵站3.仪表
1、液压装置包括：节流阀、溢流阀、压力表、油缸、压头、支撑平台和配电箱。
2、油泵包括：液位计、电动机、注油口、出油口、进油口。
3、仪表包括：显示装置、键盘、打印机、10t和700Kg的传感
二、连接步骤：
1.仪器初次使用时需先在油泵中注入油，使用压缩机油（L-HM 46抗磨液压油），大约注入16公斤，使油量显示到液位计的中间。在使用过程中，若油量减少，需要及时补充，使液位保持在正常的位置。
2.连接出油口和进油口的油管。泵上的出油口和溢流阀下部的出油口相对应，泵上的进油口和溢流阀下部的进油口相对应。
3.连接电源，油泵的电源接配电箱的下部，外部进来的三向电连到空气开关上，另一个220V的电源连接到接触器上。
4.连接仪表，把仪器电源接好，700Kg或者10t的传感器对应接入传感器接头，传感器的大小务与传感器接口相对应。测量抗折强度的时，使用700Kg的传感器。测量抗压强度时，使用10t的传感器。
三、调试：安装上压头、下压头，调整仪器。
1.按启动键，开动电机，注意观察发动机的转向，顺时针旋转是正确方向，如方向不正确，需调接电动机上的三相线的次序。压机右侧有三个阀，调中间的节流阀可以控制速度,前面的转轮调下行的速度，逆时针旋转加快，顺时针旋转减慢，后面的转轮调上行速度。调整溢流阀，可以调节压头上的压力，特别需要注意的是：在测试抗折强度或者是在安装压头的时候，压头上的压力不得大于700Kg，所以在这时候溢流阀不可拧的过紧，稍微给点压力即可。当压头开始缓慢下压时，油压表上显示的压力不过0.5兆帕。
2.打开仪器，待自检完毕后，先按FZ键，再按F键，使压力回零，再按压力键。
3.调整节流阀，压头缓慢下压，使其标准GB-1994.7-88，在压头下压的过程中，当压头接触到试样以后，仪表将显示其所承受的压力值，若此时压力值变化较快，可适当调整节流阀，使其变化速度减慢，反之可以调接溢流阀使其加快速度。试样断裂后，按“大压力键”即可看到断裂时的大压力，按“强度”键即可显示抗折强度或抗压强度，按“打印”键，即可打印出大压力和抗折强度的测量值等。
4.测量完毕，若要再次进行测量时，需先按调零键，将压力调零，再按压力键，即可开始测量。若开机时间较长时，可用校准键进行仪器校准。在测量过程中，如需对某样品进行多次测量，可按存储键，将测量结果存储，多次测量完毕以后，可按“打印6”即打印出多次测量的平均值。按编号键，输入一个新的编号，将清除存储的内容。按显示键，可显示次存储的值，及存储的次数。
四、抗压强度的测量
1、将10吨的传感器固定在液压机上，装上取平器，上压头要用耐压压头，安装时要注意压头的轴线与传感器的轴线要保持一致。
2、启动电机，向下向上控制压头动作，调接节流阀得到一个合适的下降速度，将溢流阀调至压力较小的位置，即压头可向下移动，但压力尽可能小（试验机以每分3kN/cm2的速度）。
3、打开仪表电源
4、放入被测试的材料样品，将压头适当向下移动，尽可能使样品的中心与压头及传感器的轴线相重合，即将样品置于取平器的正中心。
5、待仪表自动校准完成后，按动压力调零键，调零待数字稳定后，按动压力建，显示当前的压力值。
6、将压头向下移动，当压头压到样品后，逐步调节溢流阀给样品加压，这时仪表的数码表显示出所加压力的大小上升的数值。
7、待压力加到程度，样品破碎后立即按停止键使压头停止向下移动。
8、样品压碎后，按动仪表的大压力键，显示大压力值。输入样品直径和高度（若是标准样可不输入）这时按强度则显示强度值，若按打印1则打印出测量结果。若要连续测量需在每次测量后，按动压力调零进行清零，重复前测试步骤。
9、测量完毕后，先将压头收回到高位置，，关仪表电源，然后停电机电源，后拉掉开关。
五、折强度测量
1、将700kg传感器固定在液压机上,装上取平器,在取平器上安装抗折强度的下压头,在上压头上安装抗折强度的上压头,安装时要注意压头的轴线与传感器的轴线保持一致,抗折强度的四个压头,要对称,且要按照标准调节四个压头的位置。
2、启动电机
3、打开仪表电源，打开电源时要按住大压力键。打印出“抗折强度”提示信息。
4、放入被测量的材料样品，将样品尽可能放入中心位置。
5、待仪表自动校准完成后，按动压力调零键调零，待数字稳定后，按动压力键，显示当前压力值。
6、将压头向下移动，待压头接近样品时将节流阀调至较小的位置，使压头继续向下移动，用百分表测试压头向下移动的速度，调节节流阀和溢流阀使其速度达到标准要求。
7、等到压力加到程度样品折断后，立即停止压头向下移动。
8、样品折断后，按动仪表的大压力键，则显示大压力值，输入样品直径和压头的距离，这时按动强度键显示强度值，按打印键，打印出测量结果，若要连接测量需在每次测量前按动压力调零进行清零。每次测量完后，可将节流阀调大以备下次压头可快速到达样品附近。
9、测量完毕后，将压头收回到高位置，关仪表电源，然后关电机电源，后拉掉开关
