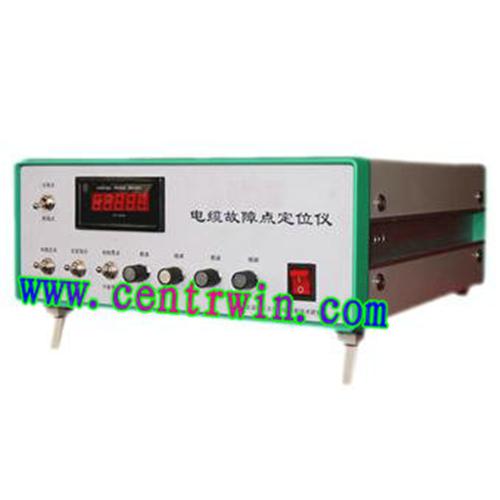

电缆故障点定位仪”是新一代电缆故障定位仪器，它采用低电压电桥、恒流驱动、及多端引线、高分辨力数字零点指示等关键，不仅克服了低压高残余电阻及低电势对定位精度的影响，而且能够对截面，包含大截面电缆故障定位。
具有断线点定位功能，可以对控制电缆等细线电缆断线故障进行定位。本仪器本着现场使用方便、性能价格比合理的原则开发的，具有携带方便、美观大方、性能完善、价格便宜等特点
规格参数：
击穿点定位精度：
残余绝缘电阻小于5兆欧时，定位误差在1米以内；
残余绝缘电阻小于100兆欧时，定位精度优于 1%；
断线点定位精度：2‰以内；
整机功耗：小于100瓦；
供电电压：AC220v,50Hz；
仪器尺寸：360（宽） x140（高）x390（深）mm；
整机重量：约10公斤
注意事项：
1.对电缆，在定位前需把引线和屏蔽短接，进行放电，避免损伤设备
2.进行过耐压试验或使用摇表测量绝缘电阻后的电缆，在定位前需充分放电，避免损伤设备
3.对于击穿点定位，低压下残余电阻无穷大的电缆，请使用耐压设备或烧弧设备对电缆绝缘进行处理，降低残余电阻（残余电阻值越低，仪器定位准确度越高），同时，好充分放电后就地测量，避免电缆挪动时击穿通道发生变化；
4.对仪器校验时可以采用模拟故障的方式进行。
随机附件
使用说明书 1份
电源连接线 1根
5A保险管 4个
连接引线 3根
面板配件 1套
