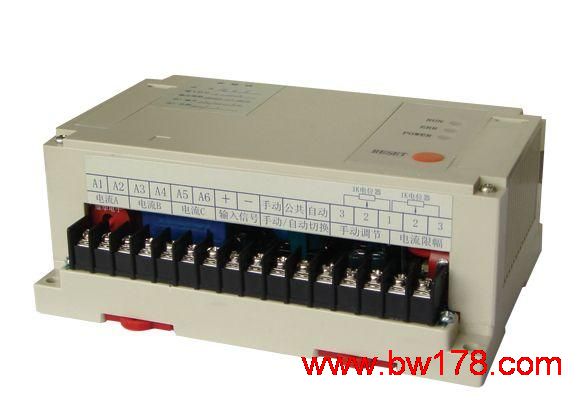

触发器触发板

价格

电议

型号

JC508-TCW-32

品牌

所在地

暂无

更新时间

2024-08-05 12:31:45

浏览次数

次

产品简介

JC508-TCW-32--触发器触发板详细介绍

一、型号命名
JC508-TCW-32   ZK   □
                             Y1 ：单相调压输出
L3 ：三相调功输出
Y3 ：三相调压输出（分KP3、KP4、KS3、KS4、半控等，订货时说明）
                             触发器
                      设计系列号
二、技术参数
1、  工作电源：AC85V～260V  50HZ±5% ，为了保证触发器可靠地工作，建议用户使用隔离电源，使触发器的工作电源电压在AC180V左右；
2、  工作环境：环境温度≤40℃ ；湿度≤85%（无露珠）；无强磁场；无强烈振动；
3、  输入信号：4～20mA线性电流（0～10mA、0～10V、1～5V订货时需说明）；
4、  输出能力：驱动可控硅（触发脉冲3V/200mA ,50uS ）。
三、功能简介
1、上电指示：触发器通电，电源正常时，POWER指示灯亮；
2、输出指示：触发器有输出时，RUN指示灯亮；
3、报警指示：主回路出现过流或缺相时，ERR指示灯亮；
4、JC508-TCW-32 ZK Y1和JC508-TCW-32 ZK Y3触发器可选择以下三种功能，需在订货时注明。
功能常规功能电流限幅功能过流保护功能开路保护功能
0有无无无
1有有有无
2有有有有

功能0：即常规功能，触发器根据自动输入或手动输入信号的大小控制输出；
功能1：除了包含“功能0”之外，具有电流限幅及过流保护功能。电流限幅值由“电流限幅”电位器在现场设定；触发器在使用电流限幅功能的同时，具有过流保护功能，当主回路电流过150%设定电流时，关闭触发脉冲，报警指示灯“ERR”亮，并保持到关机。
功能2：除了包含“功能0”、“功能1”之外，还增加了缺相保护功能。触发器在输出状态下，当主回路某相电流为0或负载开路时，关闭触发脉冲，报警指示灯“ERR”亮，并保持到关机。
5、报警消除：出现报警时，指示灯“ERR”亮，需关机后重新开启电源，才能进入工作状态；如果触发器具备“RESET” 键时，按一下“RESET”键可进入工作状态。另外，如果触发器带报警继电器输出时，出现报警时，报警继电器动作，关机后重新开启电源，或按一下“RESET”键，报警继电器复位。
