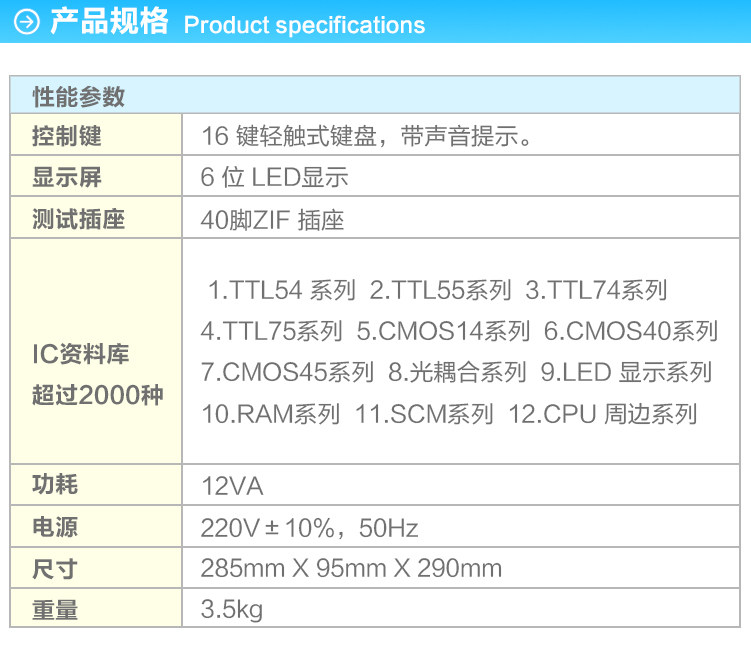

技术参数



1． 操作系统：十六位轻触式立体键盘双音提示系统，被测器件安装采用锁紧插座。

2． 显示系统：六位数码管显示器显示被测器件型号或各种功能提示，四只LED显示仪

            器工作状态。

3． 电源电压：220V±10%, 50HZ

4． 整机功耗：12VA

5． 适用温度：0℃--+40℃

6． 工作时间：工作1小时停电5分钟。若连续工作，电源电压∠230V，环境温度∠25℃。

7． 仪器结构：台式塑料机箱

8． 外形尺寸：292*235*75立方厘米

9． 整机重量：2.0KG




特征描述

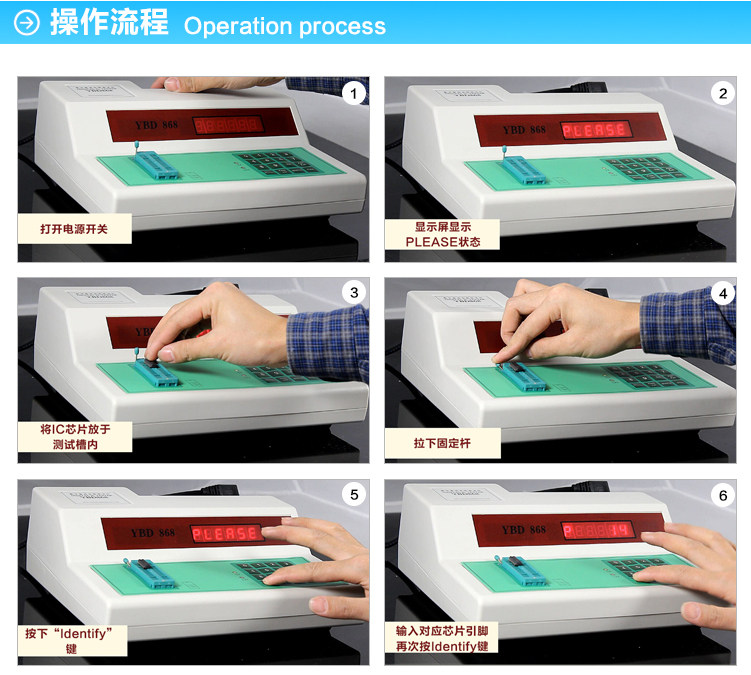

开启电源后，仪器有以下反应：

* 有一声高单提示

* 四只LED发光二极管全亮

* 一秒钟之后，显示屏灭，三只发光二极管灭，只有5V电源指示灯亮

* 仪器进入自检状态

* 自检正常，有两声高音提示，显示屏显示：PLEASE

* 自检失效，有两声低音提示，显示屏显示：1—数值  或  2—数值

注意：开启电源时，锁紧插座上不能放有集成块。



使用说明

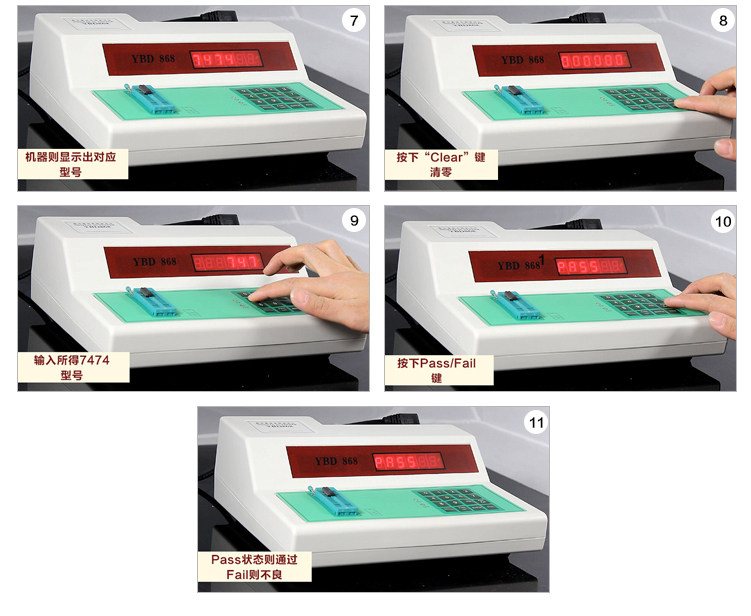

1． 器件好坏判别： 当未知被测器件的好坏时，只要输入该器件的型号，并将器件放

        于对应的工作插座上，仪器即可判别出该器件的好坏。     

2． 器件型号判别： 当未知被测器件的型号时，只需输入该器件的引脚数目，并将被

        测器件放于对应的工作插座上，仪器即可立即判别出该器件的型

        号。

3． 器件代换查询： 输入欲查询的器件型号，按下“代换查询”键就可知道是否有逻辑 

        功能与之完全相同的其它器件。

4． 器件动态老化： 当怀疑被测器件的动态稳定性时，只要输入该器件的型号，并将被

测器件放于对应的锁紧插座上，按下“动态老化”键，仪器就可对

该器件进行动态老化和连续测试。

包装清单

1．YBD 868型数字集成电路测试仪       一台

       2．电源线                                             一根

3．特殊器件测试板                                一块

4．说明书                                            一本

5．保修卡                                            一张
