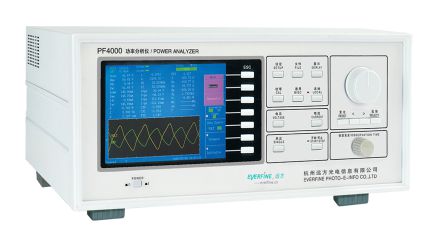

PF4000功率分析仪

价格
电议

型号
PF4000

品牌
远方

所在地
广东省 深圳市

更新时间
2021-02-27 09:30:30

浏览次数
次

    PF4000功率分析仪（高频高精度型）的产品介绍:
    大屏液晶显示，无需电脑即可工作；宽频DC，10Hz～500kHz 高频精度更突出；适合非周期波测量，变比功能，平均显示功能；积分功能，谐波分析功能；RS-232通讯接口。
    技术参数
    测量量程
    项目
    电压
    电流
    输入回路类型
    电阻分压
    纯阻取样
    输入量程
    30/60/120/200/300/600/1200/2000（V）
    直接输入：0.2/0.5/1/2/5/10/20/50A
    外部输入：100/200/500(mV)
    量程切换
    自动/手动均可
    测量模式
    普通、谐波
    频率范围
    DC、AC:10Hz～500Hz
    大允许输入（峰值1秒）
    3000Vpk或量程的3倍，二者中取较小的值
    直接输入：75Apk 或量程的3倍，取较小值
    外部输入：700mV或量程的3倍，取较小值
    大允许连续输入（RMS）
    2200Vpk或量程的2倍，二者中取较小的值
    直接输入：60Apk或量程的2倍，取较小值
    外部输入：550mV或量程的2倍，取较小值
    A/D转换器
    分辨率：12bits      大转换速率：5MS/s

    测量精度
    条件
    电压（V）/电流（A）
    有功功率
    Humidity:30～75%RH
    Temperature:23±5℃
    Source:220V±5%
    Inputwaveform:sinewaveform
    Input:10～range
    Common mode:0V
    PF:COSФ=1
    filter OFF
    CF=3
    DC:
    DC:
    ±（0.1%reading+0.2%range+1digit）
    ±（0.1%reading+0.2%range+1digit）
    10Hz～45Hz
    ±（0.2%reading+0.1%range+1digit）
    45Hz～1kHz
    ±（0.1%reading+0.1%range+1digit）
    1kHz～10kHz
    ±（0.1%reading+0.2%range+1digit）
    10kHz～50kHz
    ±（0.2%reading+0.2%range+1digit）
    50kHz～100 kHz
    ±（0.3%reading+0.2%range+1digit）
    100kHz～200kHz
    ±（0.5%reading+0.5%range+1digit）
    200kHz～400kHz
    ±（1%reading+0.5%range+1digit）
    400kHz～500kHz
    ±（（0.1+0.01*f）%reading+1%range+1digit）
    10Hz～45Hz
    ±（0.2%reading+0.1%range+1digit）
    45Hz～1kHz
    ±（0.1%reading+0.1%range+1digit）
    1kHz～10kHz
    ±（0.1%reading+0.2%range+1digit）
    10kHz～50kHz
    ±（0.2%reading+0.2%range+1digit）
    50kHz～100 kHz
    ±（0.3%reading+0.2%range+1digit）
    100kHz～200kHz
    ±（0.5%reading+0.5%range+1digit）
    200kHz～400kHz
    ±（1%reading+0.5%range+1digit）
    400kHz～500kHz
    ±（（0.1+0.01*f）%reading+1%range+1digit）

    技术参数：
    显示功能
    显示模式：6.4″TFT液晶显示器LCD
    显示：LCD显示屏上同时显示Urm、Umean、Udc、Uac、lrms、lmean、ldc、lac、P、S、Q、λ、Ф、fU、fl、U+pk、U-pk、l+pk、l-pk、CfU、Cfl、FfU、Ffl、Z、Rs、Xs、Rp、Xp、Pc共29项测量计算数据及电压、电流波形
    通讯功能
    接口类型：RS-232-CGPIB（可选择），USB（可选择）
    谐波分析功能
    方法：锁相环（PLL）同步法PLL
    大读：9999
    分析项目：电压、电流和有功功率的各次谐波成分的有效值和相对值，谐波电压、谐波电流、谐波功率、电压谐波失真、电流谐波失真
    FFT处理字长：32bits
    抗混淆滤波器截至频率：500Hz、20kHz、1MHz
    精度：±0.1%range+displaying accuracy
    条件：In accordance with IEC61000-3-2
    积分功能
    大显示：99.999M
    积分模式：共有四种积分模式可供选择使用
    积分时间：000h 00min to 999h 59min
    积分项目：Wh+、Wh-、Wh、Ah+、Ah-、Ah
    平均显示功能
    对应的权重系数或平均个数可选择范围：2、4、8、16、32、64
    变比显示功能
    方法：通过设定一个变比来显示
    变比设定：PTratio，CTratio、power scaling factor
    设定范围：0.001～9999.999

    基本频率
    20-40
    40-80
    80-160
    160-320
    320-640
    640-1280
    1280-2560
    2560-6400
    采样频率
    f×4096
    f×2048
    f×1024
    f×512
    f×256
    f×128
    f×64
    f×32
    #<-->

    深圳市路创顺电子科技有限公司  http://www.lcs17.com/



    #<-->
