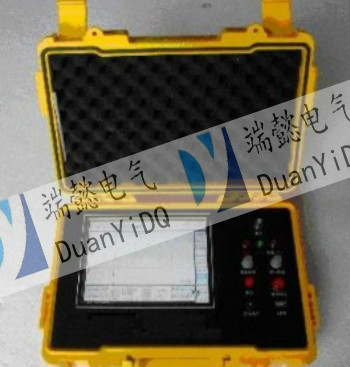

工控机电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。

故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器产生频率30KHz、大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。

定位仪用于故障点的定位。

工控机电缆故障测试仪产品主要特点：

1.电缆故障测试仪接收灵敏度高，电缆路径及故障定点仪

2.电缆故障测试仪静态漂移小

3.电缆故障测试仪抗干扰能力强

4.电缆故障测试仪准确度高、工作稳定

5.电缆故障测试仪交直流两用

6.电缆故障测试仪液晶数字显示

电缆故障测试仪主要技术参数：

1、 故障测试系统

a可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。

b可测量长度已知的任何电缆中电波传播的速度。

c测试距离：不小于16千米

d系统误差：小于1米

e采样频率：25MHz

f小分辨率：0.2米

g测试盲区：小于16米

h电源：直流12V(免维护电瓶)

l重量：5Kg

2、路径信号产生器

a输出信号频率：30KHz

b振荡方式：断续

c输出功率：30W

d电源：220V±10％

e重量：4Kg

3、定位仪

a测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。

b输入阻抗：不小于1.2KΩ。

c使用2×2000Ω耳机。

d工作电压：DC9V±10％。

e使用环境温度：-20℃～70℃
