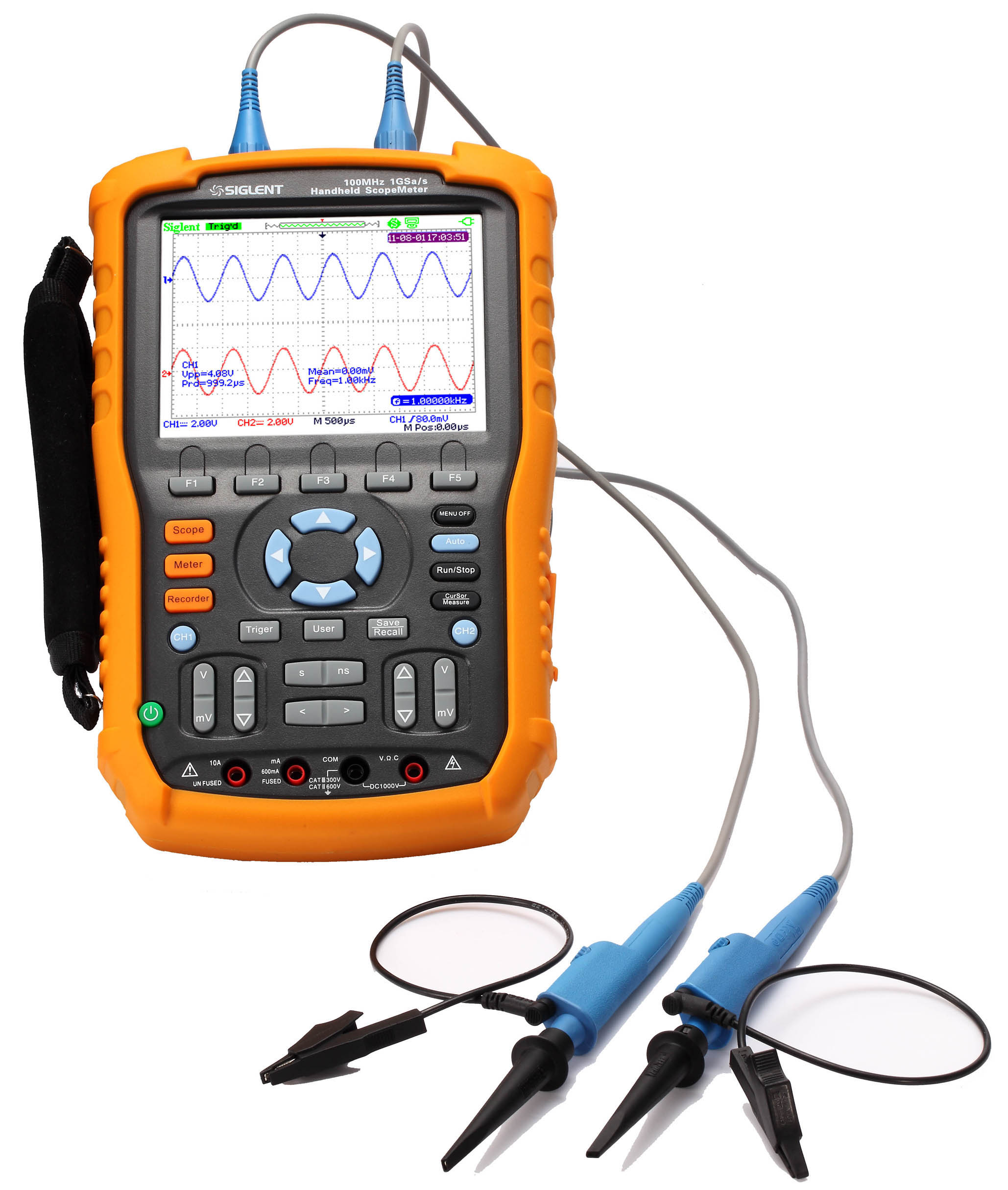

手持数字示波器SHS1062|60MHz手持数字示波器|深圳手持示波器
应用：
1、开关电源、变频器、变流器、照明电子等电力电子电路测量
2、风电、光伏发电等新能源设备测试
3、汽车电子、电动汽车测试
4、电力系统强电测试
5、工业现场电气调试测试
6、教育科研
7、野外测试
示波器部分
型号
SHS1062
SHS1102
带宽
60MHz
100MHz
上升时间
≤5.8ns
≤3.5ns
实时采样率
1GS/s
等效采样率
50GS/s
垂直灵敏度
5mV～100V/div
时基档位
5ns～50s/div
2.5ns～50s/div
Scan:100ms～50s/div
存储深度
2M
触发类型
边沿，脉宽，视频，交替，斜率
垂直分辨率
8位
硬件频率计
6位触发频率计
接口
USB Device、USB Host
数学值
加，减，乘，除，FFT
界面显示
彩色TFT-LCD，320×234显示
万用表部分
大显示位数
6000
项目
档位
精度
直流电压测量
60mV - 1000V
±0.5%±5digit
交流电压测量
60mV –750V
±1%±5digit
直流电流测量
60mV -10A
±1%±5digit
交流电流测量
60mV -10A
±1%±5digit
电容测量
40.00nF
±3%±1digit
400.0nF-400.0uF
±1%±digit
电阻测量
600Ω - 60MΩ
±0.5%±5digit
通断测试
<30Ω
二极管
0V～2.0V
趋势图功能
1.6M个点
深存储波形记录
7M个点
测量模式
手动/自动
隔离等级
大输入电压
输入端口直接输入
300V CATⅡ
输入端口通过10：1探头输入
1000V CATⅡ，600V CATⅢ
METER大输入
1000V CATⅡ
大浮动电压
示波器BNC参考至地面
1000V CATⅡ，600V CATⅢ
通道之间
1000V CATⅡ，600V CATⅢ
万用表COM地至地面
600V CATⅡ，300V CATⅢ
万用表大输入电压
DC 1000V，AC 750V
安全：按下列仪器等级Ⅱ，污染程度2级的标准设计，适于测量1000V；或按下列仪器等级Ⅲ，污染程度2级的标准设计，适于测量600V
一般特征
界面显示
彩色TFT-LCD，320×234显示
供电方式
本机电池供电或外界直流适配器供电
电源
内置可充电锂电池：7.4V 4500mAh，电池工作＞3小时；外置直流适配器：100-240V 50/60Hz输入 9V 2.8A输出
机身重量
1.5Kg
机身尺寸
163.2mm×259.5mm×53.3mm
配件
无源探头二根，电源线，直流适配器、万用表笔
