无纸记录仪JK5100|JK5100多路温度记录仪|深圳无纸记录仪代理

蓝屏无纸记录仪

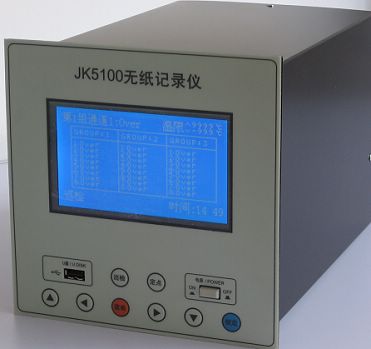

JK5100是一款采用高速、高性能微处理器及5.0英寸240×128高分辨率点阵式蓝色图形液晶显示器、CCFL背光的温度无纸记录仪。

JK5100具有8-64路模拟量全隔离热电偶输入可实现信号采集、显示、处理、记录等功能；JK5100采用全中文操作界面实现人性化操作。采用RS-232/RS-485通讯接口，可实现远程监控；内置16MB NAND FLASH作为历史数据的存储介质，可通过U盘实现数据转存。

JK5100适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

主要功能：

◆ 线性修正

◆ 报警列表功能

◆ 断线处理功能

◆ 报表拷贝功能

◆ U盘存储接口

◆ 全中文操作界面

◆ 支持中英文两种语言

主要参数：

◆ 输入信号：多8-64通道隔离型热电偶信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC，全隔离型

◆ 串模抑制比：60dB(1000:1)，共模抑制比：120 dB(1000000:1)，源内阻100Ω。输入阻抗标准电压信号、(-10~10)V输入为1MΩ

◆ 静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌（冲击）抗扰度：3级

◆ 信号类型：热电偶：K、T、J

◆ 记录间隔：1s-1h共9种记录间隔可选

◆ 采样周期：1秒

◆ 精度等级：0.2级

◆ 存储容量：内部Flash存储器容量16MB

◆ 实时时钟：采用硬件实时时钟，掉电后由锂电池供电，大时钟误差±1分/月

◆ 掉电保护：所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失

◆ 通讯接口：提供RS-485和RS-232C两种通讯接口供用户选择，但不能同时使用，其中RS-485串行总线与主机隔离，通讯波特率为1200、9600、19200、57600、115200bps可选

◆ 存储容量：16MB

◆ 供电：交流：(100~240)VAC  频率范围：(47~63)Hz；大功耗：30VA

◆ 工作条件：工作温度：(0~50)℃；湿度：(10~85)%（无结露）。运输和存储温度：(-20~60)℃；湿度：(5~95)%（无结露）

◆ 尺 寸：外形尺寸：183mm×183mm×268mm ;  开孔尺寸：166  mm×166  mm

技术：

u 优越的电源技术：自行设计的高性能电源技术，有效抑制外部谐波干扰，大大提高了电源的稳定性

u 的抗干扰性能：模块化结构设计，信号全隔离技术，群脉冲、共模干扰、串模干扰、电压跌落、浪涌等各项指标均通过EMC测试标准

u 可定制的软件功能：成熟的软件开发技术，满足用户的定制需求

u 人性化的显示界面：结合用户使用要求的显示界面，全中文友好界面，组态方便，中/英文菜单及界面显示快速自由切换

u 整体封装设计：内部结构全接插式设计，无任何裸露电线，保证内部电路的稳定运行

u 成熟可靠的外部数据转存技术：通过工业级带USB接口的CF卡（配备2G大容量SANDISK工业级CF卡及USB接口读卡器）实现数据的实时和历史转存，确保记录数据的完整

u 可靠的加工工艺：全自动SMT生产工艺，保证线路板无虚焊，提高产品的可靠性

JK5100记录仪功能设置界面           JK5100记录仪存储设置界面

 1、大屏幕液晶显示（各路温度值全部显示及一路报警温度显示）和测量参数设定的结合，满足用户测量显示的全部要求，功能更完善；
