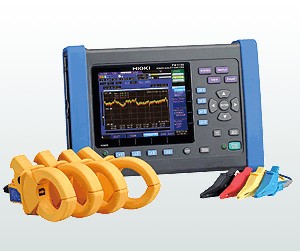

PW3198电能质量分析仪的说明
1台仪器可同时记录并分析电源问题，符合PQA的标准
可按照全球标准检查电能质量问题（IEC61000-4-30 ClassA）
连续进行高精度的测量（V：标准电压的±0.1%，A和W：±0.2% rdg. ±0.1% f.s.）
安全规格CAT Ⅳ 600V
还可测量高次谐波成分，电压测量高达80kHz的宽频带
宽量程输入，可测量低电压至1300V（三相4线间的电压）高电压
瞬间过电压峰值大6000V，可测量高700kHz
多种接口（LAN、USB、SD卡）
使用GPS选件，可保证多台仪器间的数据同步
PW3198电能质量分析仪的基本参数:
测量线数
除了单相2线/单相3线/三相3线/三相4线，另外ch4测量电压/电流（直流或交流）
电压量程
ch1~ch3：电压测量600.00Vrms，瞬间电压测量峰值6.0000kV
ch：600.00Vrms或DC，瞬间电压测量峰值6.0000kV
电流量程
AC500.00mA~5.0000kA（测量范围根据使用的传感器不同而不同）
功率量程
300.00W~3.0000MW（根据使用的电压、电流量程自动决定）
基本精度
电压：±0.1% rdg.
电流：±0.2% rdg. ±0.1% f.s. + 电流传感器精度
有功功率：±0.2% rdg. ±0.1% f.s. +电流传感器精度
测量功能
1瞬间过电压：2MHz采样率
2频率1个波形：从1个波形开始运算200kHz采样率
3电压1/2有效值、电流1/2有效值：每错开半个波形的1个波形运算
4电压上升、电压下降、瞬间中断：电压1/2有效值时检测
5冲击电压：电压1/2有效值时检测
6电压波形比较：自动生成并比较判断区域
7瞬间闪变值：符合IEC61000-4-15
8频率：从10个波形、12个波形开始运行40~70Hz
9频率10秒间：从10秒间的波形开始运算40~70Hz
10电压波形峰值、电流波形峰值
11电压、电流、有功功率、视在功率、无功功率、有功累积功率、无功累积功率、
功率因数、位移功率因数、电压不平衡度、电流不平衡度
12高次谐波（电压/电流）：2k~80kHz频带
13谐波/相位角（电压/电流），谐波功率：第0次~第50次
14谐波电压电流相位差：第1次~第50次
15综合谐波畸变率（电压/电流）
16间谐波（电压/电流）：第0.5次~第49.5次
17K因素（倍增率）
18V10闪变，IEC闪变（短/长）
长记录时间
反复功能ON时：1年，多记录事件数：55000件（1周多1000件）
反复功能OFF时：35天，多记录时间数：1000件
接口
SD/SDHC卡（大32GB），RS-232C，LAN（HTTP服务器功能），USB2.0
显示
6.5英寸TFT彩色LCD（640×480点）
电源
AC适配器Z1002（100~240V，额定1.7A，50/60Hz）电池组Z1003（连续使用时间180分钟，通过连接AC适配器充电，充电时间为5小时30分）
体积和重量
300W× 211H× 68D mm 2.6 kg（含电池组Z1003）
附件
SD存储卡2GB Z4001×1，电压线L1000×1（红、黄、蓝、灰、黑×4，鳄鱼夹×8），AC适配器Z1002×1，电池组Z1003×1，吊带×1，USB连接线×1，说明书×1，测量指南×1
