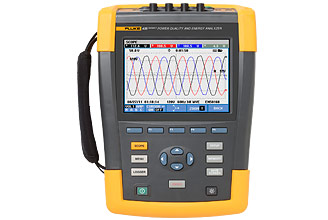

FLUKE 435II电能质量分析仪

价格

电议

型号

F435II三相电能质量分析仪

品牌

FLUKE

所在地

暂无

更新时间

2022-03-22 14:28:19

浏览次数

次

产品简介

的电能质量功能、前所未有的电能分析性能

将 Fluke 435 II 三相电能质量分析仪作为您的保险单。无论设备发生任何问题，有了 F435 II三相电能质量分析仪，您就可高枕无忧。配备有高级的电能质量测量功能和电能量损失成本计算功能，此型号可解决任何用电问题。

应用

电参数波形数据捕获– 捕捉快速的 RMS 数值以查看每个波形，从而可以确定电压、电流和频率的数值如何相互作用
功率逆变器效率– 功率逆变器效率
电能量货币化 – 计算因电能质量差而产生的财务成本
电能量评估 – 量化判断节能设备安装前后能耗的改善情况
一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
预防性维护 –  在电能质量问题引起停机前进行监测和预测
长期分析 – 发现难以察觉的问题或间歇性问题
负载研究 – 增加负载前验证电气系统的容量

Fluke 435 II 系列三相电能质量分析仪产品技术指标
	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流	435-II	1 V 至 1000 V 相电压	0.01 V	± 0.1% 额定电压****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 额定电压
电压峰值因数 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	435-II		0.1 V	± 0.2% 额定电压
Vfund	435-II		0.1 V	± 0.1% 额定电压
电流（精度不包括电流钳精度)
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1 A	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
电流峰值因数 (CF)		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 1% ± 10 个计数点
Afund	i430-Flex 1x	5 A 至 6000 A	1A	± 0.5% ± 5 个计数点
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 个计数点
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 个计数点
	1mV/A 10x	0.5 A 至 200 A（仅交流电）	0.1 A	± 0.5% ± 5 个计数点
Hz
Hz	Fluke 435 @ 50 Hz 额定	42.500 Hz 至 57.500 Hz	0.001 Hz	± 0.001 Hz
Hz	Fluke 435 @ 60 Hz 额定	51.000 Hz 至 69.000 Hz	0.001 Hz	± 0.001 Hz
电源
瓦特 (VA，var)	i430-Flex	大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
瓦特 (VA，var)	1 mV/A	大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 个计数点
功率因数 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 额定负载状态
能量
kWh (kVAh，kvarh)	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 个计数点
能量损失	i430-Flex 10x	取决于电流钳变比和额定电压		± 1% ± 10 位数不含线电阻精度
谐波
谐波次数 (n)		直流，1 至 50 次分组：谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n)		关闭，1 至 50 次分组：谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 (V)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
		0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5%
电流 (A)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
		0.0 至 600 A	0.1 A	± 5% ± 5 个计数点
	THD	0.0 % 至 100 %	0.10%	± 2. 5%
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
		取决于电流钳变比和额定电压	—	± 5% ± n x 2 % ± 10 个计数点
	THD	0.0 % 至 100 %	0.10%	± 5%
相角		-360° 至 +0°	1°	± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
电压	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
电流	%	0.0 % 至 20.0 %	0.10%	± 1 %
电源信号
电源信号		在两个独立的频率下，阈值、限值和控制信号持续时间可编程	—	—
信号频率		60 Hz 至 3000 Hz	0.1 Hz
相对 V%		0 % 至 100 %	0.10%	± 0.4 %
± V3s (3 秒平均值)		0.0 V 至 1000 V	0.1 V	± 5 % 额定电压

View full family specifications »

* ≥ 1 % 额定电压时为 ± 5 %；< 1% 额定电压时为 ± 0.05 % 额定电压
** 按 IEC 61000-4-30 为 50Hz/60Hz 额定频率
*** 400Hz 测量不支持闪变、电源信号及监控器模式。
****适用于 50 V 至 500 V 额定电压

型号名称

描述

Fluke 435 II

三相电能质量和能量分析仪

内含附件:

BC430 电源适配器
国际插头适配器一套
BP290（单节锂电池），28 Wh（不少于 7 小时）
TLS430 测试导线和鳄鱼夹套件
WC100 彩色编码夹和地区性标记贴纸
i430flex-TF，24 in (61 cm) 长，4 个夹子
8 GB SD 卡
PowerLog CD（包括 PDF 格式的操作员手册）
USB 线缆 A-Bmini

基本型号不含电流测量探头，必须单独订购

IEC 61000-4-30 A 级合规性	435	434
测量算法	•	•
电压度	额定电压的 0.1%	额定电压的 0.5%
时间同步	可选 GPS430 配件

*利用升级套件可以增添可选功能

Cables and Hardware
GPS430	GPS430 时间同步模块

Clips
AC285	SureGrip™ 鳄鱼夹

机套和挂件
C435	C430 滚动硬盒

电池，充电器和适配器
BC430	BC430 线路电压适配器/电池充电器
BP290	Fluke 190 II 系列 2400 mAh 锂电池
BP291	Fluke 190 II 系列 4800 mAh 高容量锂电池
EBC290	外部电池充电器，从仪器外部给 BP290 或 BC291 充电

电流钳
90i-610s	90i-610s 1A 至 600A 交/直流电流探头
i1000s	交流电电流探头
i3000s	交流电电流钳表
i30s	AC/DC 电流钳表
i400s	交流电电流钳表
i5sPQ3	i5sPQ3、5 A 交流电流钳表、3 件装

选件
HH290	ScopeMeter 190 II 系列挂钩

Test Leads
TLS430	Fluke TLS430 – 测试线和鳄鱼夹（4 个黑色和 1 个绿色）
WC100	WC100 色标本地化套件

产品描述
