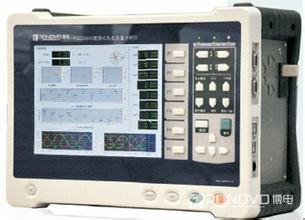

PQC系列电能质量分析仪，是对电能质量进行监测与分析的设备。符合《GB/T 19862-2005电能质量监测设备通用要求》及电能质量相关标准，能够对电能质量事件进行连续监测、分析以及评估等功能，50kHz的采样率、的数据压缩技术、200G的数据存储空间，能够长时间地连续记录电力系统波形，准确地捕捉电能质量事件，全面详实地记录电能质量参数。

• 不定时监测公用电网、发电企业及用户受电端的电能质量问题。
• 实时查看电能质量参量变化情况。
• 统计电能质量参量及其趋势。
• 基本参数测量：三相电压/电流、有功功率、无功功率、视在功率、频率等。
• 稳态电能质量监测分析：电压偏差、频率偏差、谐波及不平衡度。
• 暂态电能质量监测分析：波动闪变、电压瞬变、电压骤升、电压骤降和短时断电等。
• 电能质量统计分析：个性化的选择，多种表现形式，如列表和图形。
• 电能质量评估报告的生成、导入、导出、打印及预览。
• 示波及验证：一键示波，接线验证。
• 人性化设计：根据一般人的使用惯，分析仪的按键被置于前面板的右侧及下侧，并且功能相近的按键被分区放置，同时为了突出电能质量分析的特点，常用的电能质量参数以单独的按钮形式设于前面板上，用户只需轻轻一按，即可对相应的电能质量参数进行监测与分析。
• 个性化操作：从分析仪的管理和配置，到电能质量参数的测量、统计分析、评估报告的生成、示波和录波等，均提供了设置功能，用户可根据试验的具体要求，进行有针对性测试工作。
• 化方案：针对电能质量分析的特点，提供常用的电能质量标准设置，以及电能质量评估报告模板，此外，还提供了历史报告查询、趋势曲线观测及编辑等功能。
• 优越化的性能：高示波采样率可达到50kS/s，压缩比率高达200倍以上。
• 直观化显示：以列表、柱状图、趋势图的形式表现监测、分析的电能质量参数结果。
• 电压/电流模块
  通道：3U、3I
  采样率：50KHz
  量程：交流电压200V，1000V，
              交流电流10A，20A
  精度：0.2%
  输入阻抗：>1M
  测量精度
  频率范围： 45～65Hz。
  基波电压误差：＜0.2%；
  频率误差：≤0.01Hz；
  谐波误差：符合国标A级仪器的要求（见下表）

  等级	被测量	条件	允许误差
  A	电压	Uh≥1%UN	5%Uh
  		Uh＜1%UN	0.05%UN
  	电流	Ih≥3%IN	5%Ih
  		Ih＜3%IN	0.15%IN

   注：① UN为标称电压，Uh为谐波；IN为额定电流，Ih为谐波电流；
        ② A级仪器频率测量范围为0~2500Hz，用于较的测量，仪器的相角测量误差不大于±5°或±1°。B即仪器用于一般测量
  闪变精度：＜5%
  三相电压不平衡度：0.1%
  三相电流不平衡度：0.5%
  通讯接口：4个USB口
  常规规范
  显示器：10.4"，262144色液晶显示屏，800×600
  外形尺寸：391（长）×297（宽）×182（高）
  重量：9kg
