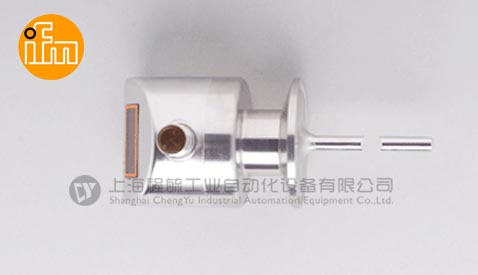

带显示屏和IO-Link的温度变送器

• 明亮4位LED显示屏提供佳可读性

• 快速响应时间T05/09 = 1/3 s
• 预刻度测量范围，IO-Link 1.1可编程
• 提供各种探头长度，范围从30...150 mm
• 卫生、坚固的设计：高等级不锈钢 (316L/1.4404) 和 IP 69K

TD温度变送器以紧凑、卫生的设计著称，带集成适配器和用于本地显示温度的显示屏。

一体式T型夹和G1/2"过程适配器允许轻松快速的安装。无需任何复杂的设置，因为变送器带有预刻度测量范围。对于特殊应用，可以通过IO-Link 1.1设置温度范围。

该变送器使用IP 69K标准保护，采用全焊不锈钢外壳，设计用于在极为恶劣的应用运行。

产品特征
带显示器的温度变送器
系统接口: 1.5英寸夹具（ISO 2852）
面板安装长度 EL: 30 mm
模拟量输出
测量范围: -50...150 °C / -58...302 °F
测量元件: 1 x Pt 1000 根据DIN EN 60751标准 A级
出厂设定: 0...100 °C
使用范围
应用范围		液体和气体介质
电气数据
电气设计		DC
工作电压 [V]		18...32 DC; 符合cULus - Class 2标准
电流损耗 [mA]		< 50
防护等级		III
反相保护		是
输出
输出		模拟量输出
短路保护		是
过载保护		是
模拟量输出		4...20 mA
负载大值 [Ω]		300
测量/设定范围
测量范围 °C/°F		-50...150 / -58...302
出厂设定		0...100 °C
分辨率
模拟量输出 [K]		≤ 0.04
显示 [K]		0.1
精度/偏差
模拟量输出 [K]		± 0.3 + (± 0.1 % MS)
温度系数(测量范围值的%每10K)		0.1
反应时间
开机延迟时间 [s]		2
反应时间 T05 / T09 [s]		1 / 3
接口
IO-Link Device
传递类型		COM2 (38.4 kBaud)
IO-Link revision		1.1
环境条件
抗压强度 [bar]		-1...160
环境温度 [°C]		-25...80
存储温度 [°C]		-40...100
外壳防护等级		IP 67 / IP 68 / IP 69K
/测试
EMC电磁兼容		DIN EN 61000-6-2    DIN EN 61000-6-3
抗冲击		DIN IEC 68-2-27: 50 g (11 ms)
抗震		DIN IEC 68-2-6: 10 g (10...2000 Hz)
MTTF [年]		407
UL编号		K001
机械技术数据
系统接口		1.5英寸夹具（ISO 2852）
材料(潮湿部件)		不锈钢 (316S12); 表面特性Ra: < 0.6
探杆直径 [mm]		6
探杆长度 L [mm]		30
面板安装长度 EL [mm]		30
外壳材料		外壳: 不锈钢 (316S12)
重量 [kg]		0.27
显示器/操作件
显示		7段LED数字显示(4位数字)    显示单位 / 状态  °C / °F
电气连接
接口		M12接插件
接线
注释
注释		MS = 已设定量程
包装单位 [件]		1
