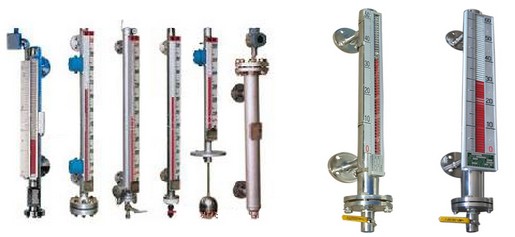

UHZ-2型电远传磁浮子液位计
一.概述：
UHZ-2型电远传磁浮子液位计是本公司引进吸收国外同类产品，并加以提高研制生产的产品。系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区，显示醒目，读数直观，且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上LB型液位变送器，可将液位、界位信号转换成二线制4～20mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二.结构原理：
 UHZ-2型电远传磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.
适用范围：UHZ-517磁性翻板液位计采用不锈钢本体内衬聚丙烯(PP)工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性、碱性液体和许多有机溶剂（尤其是活性族溶剂）。但不适用于浓缩硝酸、铬酸混合物、含氯溶剂、脂肪族、芳香氢等介质液体的测量。适合腐蚀性介质的液位测量。除现场指示，还可配远传变送器、报警（控制）开关，检测功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制。指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
三.产品概述
UHZ-2基型电远传磁浮子液位计主要由主体，磁浮子，传感器，变送器和显示仪五部分组成。其工作原理是以主体内的磁浮子随因为的升降而同时 吸合传感器内相应位置的干簧管，从而使传感器内电阻(或电压)发生相应的变化，然后通过变送器将电阻(或电压)的变化转变撑-20mA.DC的标准电流输出，再由我厂专门配套生产的ZGSX-500系列数显液位控制仪，显示液位和设定上，下限报警，实现液位的位式控制或调节。此外也可与我擦痕能够生产的ZGSX型光柱数显仪配套，显示更为直观。或者与其它可以输入4-20mA.DC信号的任何显示仪或调节器相配套。实现对液位的远距离显示，位式控制，断续或连续的PID调节。
四.技术参数
环境温度：-10—+50。C
1.介质温度：≤80。C，特殊要求可制作成≤320度
2.输出信号:4—20mA.DC
3.供给电源:24V.DC±5%
4.测量精度:L=500-1000mm≤±1.5%FS >1000mm ≤ ±1.0%FS
5.负载电阻:0-750Ω
6.防爆标志:ib II CT5
7.关联设备:THA-B安全栅
