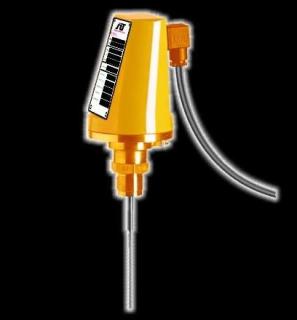

FLT9110雷达物位计雷达物位计青岛雷达物位计

价格

电议

型号

FLT9110

品牌

所在地

山东省青岛市

更新时间

2024-11-21 13:06:21

浏览次数

次

产品简介

FLT9110雷达物位计，雷达物位计，青岛雷达物位计

FLT9110雷达物位计

FLT9100脉冲时域反射物位计可以测量液体、粘稠物及固体的距离、物位及体积。适用于电力、冶金、石油、化工、建材、食品、医药、水利、市政等行业，并且可以在高温、高压、腐蚀性、高粉尘的环境中使用。

应用

1、应用领域：电力、冶金、石油、化工、建材、食品、医药、水利、市政

2、适应场所：池、罐、仓、塔、槽、釜

3、适用介质：水、各种污水、化学药剂、石油原油、石油成品油、液化石油气、原煤、

煤粉、煤浆、水泥、催化剂、矿石、玻璃、谷物等各种液体、固体、浆体。

特点

1、测量结果不受泡沫、粉末、蒸汽等外界干扰的影响；

2、测量结果不受介质密度变化、工作压力变化、工作温度与介电常数偏离、

环境温度及压力；变化、容器的形状等因素的影响；

3、采用了特有的动态增值优化技术，可以对回波信号的局部进行放大分析；

4、卫生安置适用于食品行业；

5、具有远程配置功能可选（需增加GSM/CDMA模块）

工作原理

FLT9110系列物位计以脉冲时域反射为原理为基础。窄脉冲信号沿着钢性或柔性的导体发射，电磁波与被测物体表面相遇，一部分被反射，通过计算返回时间即可测量液位。介质的的介电常数越高，反射越显著。沿导体传输的微波以光的速度在介质中传输，因此与超声波相比，发射与反射波能量无任何衰减，比其它声波、电磁波强得多，泡沫、粉尘、蒸汽等外界干扰对其测量无影响。同时也不受介质密度变化、工作压力变化、工作温度与介电常数偏离、环境温度及压力变化、容器的形状等的影响。FLT9110系列变送器采用动态增益优化技术，这意味着变送器能够自动调整增益，使之在每个应用场合自动的大限度的提高信号的信噪比，这样做增强了测量的可靠性和测量的性能。

FLT9110独有的设计，保证了更高的信号动态特性和更高的时间基准稳定性，从而使其具有更优的重复性和更高的可靠性。

		4m单缆	8m单缆	单杆	双杆	同轴	双缆
大测量高度	4m			☆	☆
	6m
	8m						☆
	24m
液体	普通液体	☆		☆	☆	☆	☆
	液化石油气
	液化天然气				☆	☆	☆
	高粘度液体
	易结晶液体	☆		☆
	高腐蚀性液体
	泡沫	☆		☆		☆
	搅动的液体
	容器内有喷液					☆
	储罐
	安装在旁通室	☆		☆	☆	☆	☆
	小直径短脖
	长短脖				☆	☆	☆
	导波管
	液面测量				☆	☆	☆
固体	粉末
固体	颗粒		☆

技术参数

输入量	小罐高度	0.15m
	电缆类型	单缆4mm	双缆4mm	同轴28mm	单杆8mm
	测量范围	24m	24m	6m	3m
	上部盲区	400mm(εr＜100)	300mm(εr＜10)	0mm	400mm
		300mm(εr≥10)	150mm(εr≥10)
	下部盲区	100mm	100mm	100mm	100mm
输出量	模拟输出	4-20mA,HART
	故障输出	３.6mA或22mA
	负载抗阻	0-750Ω
电源	供电电压	二线制技术，24VDC(18-35VDC),用于危险任务版本≤28V
	电器接口	DIN,M16×1.5
测量精度	灵敏度	±1mm
	精度	固体测量	±20mm
		液体测量	±5mm
测量精度	环境温度	-40℃~+50℃
	储存温度	-40℃~+80℃
	法兰温度	-40℃~+90℃,-40℃~+200℃（高温型求）
	工作压力	0~16bar，0~40bar（高压型）
		单探头	≤2.3
	介电常数	双探头	≤1.8
		同轴探头	≤1.5
过程连接	螺纹	G1″,NPT″
	法兰	DN25……DN150(PN40/PN16).ANSI 1″……8″(150Lb/300Lb)
	ATEX防暴	Eexia IIC T6
	等级防护	IP67

外形尺寸

电气连接

M 16接线端子

1、拧去4个螺丝T，并移去扣盖；

2、连接电缆的末端，无极性要求；

3、重新扣好盒盖。

DIN接线端子

1、取下螺丝P，并从信号转换器拔取插头；

2、将N件和R件分开（将一字螺丝刀插入缝隙F）；

3、连接电流环到端子1和2（不分极性），用套管保护电缆末端，端子3和E悬空；

4、将N件和R件重新装在一起；

5、装上垫圈，插入连接器插头R，并将螺丝P拧回原位。

普通安装

本安安装

订货选型

订货编号

XXX：普通订货

其它：特殊订货（本表只适合普通订货场合使用，特殊订货请与经销商联系）

附加码

01~99：订货信息

探头类型

0 不带

1 单缆探头d=4mm ≤24m

2 单缆探头d=8mm ≤24m

3 双缆探头 ≤35m

4 单杆探头 ≤3m

5 同轴探头 ≤6m

过程连接

（欧标）

M G1” 螺纹

N NPT 1” 螺纹

O NPT 1 1/2” 螺纹

P DN50 PN40(DIN法兰)

Q DN80 PN16(DIN法兰)

R DN100 PN16(DIN法兰)

S DN150 PN16(DIN法兰)

T 2” 150Ib RF ANSI B16.5

U 2 1/2” 150Ib RF ANSI B16.5

V 3 1/2” 150Ib RF ANSI B16.5

W 4” 150Ib RF ANSI B16.5

X 6” 150Ib RF ANSI B16.5

材料

0 HC22

1 HC276

2 316

3 316L

4 FEP

5 PVDF（非E×）

6 PVC（非E×）

重锤

A 不带

B 标准重锤 D25 D25×100mm

C 用于双缆重锤 D45×60mm

D 用于单缆重锤（粉末）D12×1500mm

E 哈式合金HC276 D25×100mm

F 套筒螺母（紧固设备）

G 环（卡盘）

H 哈式合金HC22 D25×100mm

工作压力

8 1.6Mpa(16bar)

6 4.0Mpa(40bar)

密封温度

Q Viton(-20℃-130℃)

S Viton+散热片（-40℃-200℃）

T 氟硅胶+散热片（-40℃-250℃）

电气接口

1 DIN连接

2 M16连接

外壳材料

M 涂敷聚亚胺酯的铝合金金属（IP68）

N 塑料（IP66/IP67）

5没有

6 FM（防爆型）

7 CSA（防爆型）

8 ATEX（防火型（

9 CENELEC（1G或者1/2D

温度

X 标准型

Y 高温型

探头长度

00000~35000，单位毫米

FLT9110

XXX

0600

产品描述
