□概   述

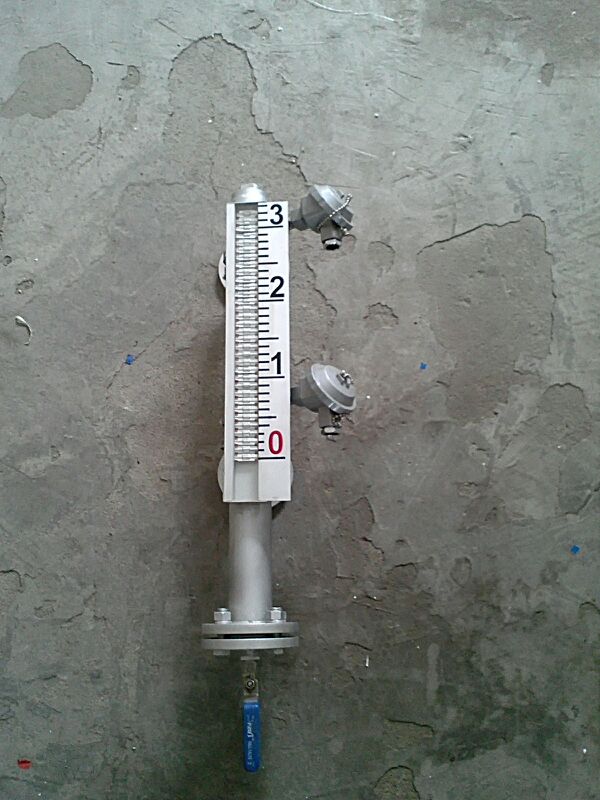

JZ-52系列磁翻板液位计，利用浮力和磁耦合原理，将液位的变化线性地传递到指示器上，清晰地指示出液位的高度。指示器和贮罐是完全隔离的，因此保证使用安全。该液位计还可配液位报警开关和液位远传变送器。液位报警开关可实现液位上下控制、限位报警和联锁；液位远传变送器可将液位变化线性地转换成直流4—20mA输出，实现远距离的液位指示、检测、控制和记录。

□主要技术参数

测量范围：0 ~ 12m

指示精度：±10mm

工作压力：1.0 ~ 6.4MPa

工作温度：-20 ~ 350℃

介质密度：≥0.45g/cm³

介质密度差：≥0.15g/cm³（测界面）

介质粘度：≤0.15Pa .S

接液材质：1Cr18Ni9Ti、SUS304、SUS316、SUS316L、钛材、PVC、玻璃钢

连接法兰：压力≤2.5MPa  JB/T81-94  PN2.5  DN20

       压力≥2.5MPa  JB/T82.2-94  PN6.4  DN20

(或按用户所需)

排污接管：ZG1/2＂（内）

□工作原理

磁翻板液位计由浮子、立管组件、指示器三部分组成。浮子在立管组件内随液位的变化而上升或下降，通过磁耦合作用，带动立管组件外的指示器

颜色发生变化（液红气白），从而指示出液位高度。液位报警开关安装在立管组件外部相应的报警位置上，当浮子随液位到达报警位置时，报警开关闭合，发出开关信号；液位远传变送器也安装在立管组件外部，通过磁耦合将液位的变化线性地转换成4—20mA电流信号远传给控制室，实现液位的显示、测量、控制和记录。
