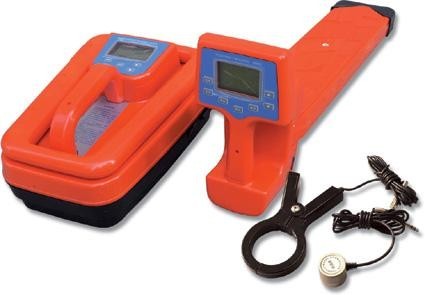

LTR-2014型地下管线探测仪
构成说明： 发射机：信号的加载、
接收机：信号的测量
钳夹：钳夹法信号的加载
听诊器：众多管线中加载的管线的识别
故障测试架;：用于管线绝缘故障的查找
一、探测仪主要性能特点：
（1）具有多种信号发射模式：注入法、钳夹法和感应法：
（2）多种测量频率：480Hz和31KHz二种频率；故障查找方式下：8Hz故障信号和480Hz路由信号；
（3）提高测试效率的不同的定位模式：峰值模式、谷值模式
（4）主要测量功能：路由测量、埋深测量和绝缘故障查找。
（5）辅助功能：路由定向、电流测量、声响功能、管线状态检测、电池电量检测
二、技术指标
发射机技术指标
注入法
480Hz、31KHz、故障测量
感应方式
31KHz
钳夹方式
31KHz
输出电压
0-400Vp-p 根据绝缘情况变化
输出波形
正弦波
电 源
11.1VDC 4.4AH 锂电池
大输出功率
10W
接收机技术指标
功耗
<1.0W
电源
11.1VDC 1.8AH 锂电池
大测试线路埋深
4.5米 （正常情况下）
测试线路埋深误差
±0.05h±5cm (h为管线的埋深)
测试线路路由误差
≤5cm
利用注入法测试管线路由及埋深有效长度
不小于10Km（正常情况下）
利用感应法测试线路路由及埋深有效长度
不小于3Km（正常情况下）
利用钳夹法测试线路路由及埋深有效长度
不小于6Km（正常情况下）
绝缘故障检测
不小于2MΩ
