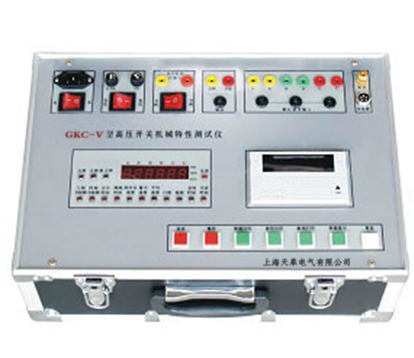

GKC-V 高压开关机械特性测试仪

价格

电议

型号

GKC-V

品牌

上海天皋电气有限公司

所在地

嘉定区

更新时间

2020-04-14 16:31:18

浏览次数

次

产品简介

一、高压开关机械特性测试仪产品简介

GKC-V 高压开关机械特性测试仪，是我厂针对各种高压开关研制的一种通用型电脑智化测试仪器。该仪器应用光电脉冲技术、单片计算机技术可靠的抗电磁辐射技术，配以可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械特性参数的测量。
该仪器接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）闸全部数据、并能打印所需的全部数据，断口电流波形和动触头运行曲线，便于分析保存。

二、高压开关机械特性测试仪功能特点

1、测试功能
（1）三相不同期 ms
（2）同相不同期同时测三相双断口 ms
（3）动触头行程同时测六个断口 ms
（4）动触头行程同时测六个断口 ms
（5）合（分）闸时间同时测一至六个断口 ms
（6）合（分）闸弹跳时间同时测一至六个断口 ms
（7）刚合（刚分）闸速度测一断口（传感器安装断口）m/s
（8）合（分）闸大速度测一断口（传感器安装断口）m/s
（9）合（分）闸平均速度测一断口（传感器安装断口）m/s
2、特点
（1）采用的传感器，，可靠，安装方便，适应面广。
（2）对开关操动电压适应范围大，DC60V-220V均可操作。
（3）能自动判别并显示开关操作中的错误指令和不操作。
（4）测试方法灵活。无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
（5）测量数据可窗口显示，也可以打印输出。打印机还能提供六个断口的电流波形图和一个断口动触头时间——行程的波形图。
（6）测试仪体积小、重量轻，便于携带。
（7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
（8）仪器自带220V/5A直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电功能。
（9）仪器严格按标准GB3309-89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理。

三、高压开关机械特性测试仪技术参数

1、性能参数
多功能开关机械测试仪性能参数
表一
型号测量项目测量范围测量误差
机械
开关时间(单位ms) 0.2～999.0 ±0.2
距离(单位mm) 1～600 ±1
线速度(单位m/s) ≤7.0 ±0.01
真空
开关时间(单位ms) 0.2～999.0 ±0.2
距离(单位mm) 0.5～40.0 ±0.5
线速度(单位m/s) ≤4.2 ±0.01

2、综合指标
工作电源:AC220V±10% 50Hz
开关操作电压:DC220V(机内)(可根据用户要求外输入AC、DC电压)
功耗:≤50W
工作环境:-10℃～+40℃
主机重量:约10Kg
体积:440×300×150

上海天皋电气有限公司销售热线：
以上均为本司产品资讯，如需更多，更详细的了解本司其它产品的信息，欢迎您来电咨询！
