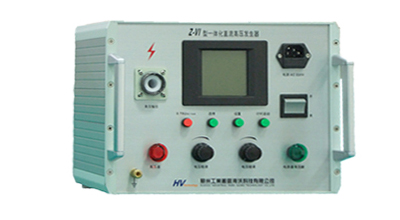

Z-VI 40kV一体化直流高压发生器

Z-VI 40kV一体化直流高压发生器

产品应用范围：
        适用于电力部分、企业动力部门现场对氧化锌避雷器、电力电缆、发电机、变压器、短路器等高压电气设备进行直流耐压试验和泄漏电流测试。

产品特点：
1、首家采用计算机控制技术，控制PWM脉宽调制、测量、保护及显示，在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时及保护信息。
2、测试精度高。设备体积小、重量轻，携带方便、操作灵活。
3、可实现氧化锌避雷器直流1mA参考电压功能及0.75功能，即按下自动升压键，电流自动升至1mA，同时自动记录，按下0.75功能键，电压自动降75%，同时自动记录数据。
4、Z-VI 40kV一体化直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变
5、智能接地不良保护及报警功能，测压回路断线保护，急停按钮，大大提高了操作人员在作业过程中安全性。
6、 Z-VI 40kV一体化直流高压发生器具有多种保护功能。故障取样采用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路。
7、Z-VI 40kV一体化直流高压发生器选用美国、日本等技术的元器件和德国制造的国际型系列机箱，集实用与美观为一体。
8、Z-VI 40kV一体化直流高压发生器高压输出线：采用进口绝缘电缆，外层屏蔽，电气强度100 kV，现场试验不用将引线，悬空绝缘，高压输出电缆可随意拖地，安全、可靠；快速卡口式连接，不脱落，现场使用简单、方便

产品主要技术参数：
·高压输出额定电压：0—40kV
·高压输出额定电流：2mA
·高压输出额定功率：80W
·高压输出高电压：1.1倍额定电压   10分钟
·工作电源：AC220V   50Hz
·工作方式：间断使用，额定负载30分钟
·工作环境温度：-10℃-----40℃
·相对湿度：不大于90%（无凝露）
·电流测量精度：1.0%（满度）±2个字
·电压调节：采用粗调、细调方式，粗、细调电位器采用进口十圈电位器
·工作频率：40kHz，采用闭环大反馈
·波纹系数：≤1.0%
·0.75功能：当进行氧化锌避雷器试验时，按下0.75功能键，电压自动降到75%，精度≤1.0%
·过压整定误差：≤1.0%
·海拔高度：1000米以下
·电压调整率：电源电压在220V±10%范围内变化时，输出电压波动范围不过1.0%
