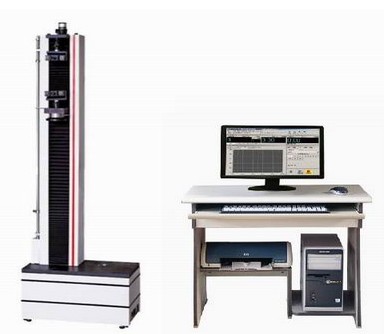

拉力试验机WDW-05

价格
电议

型号
WDW-05

品牌
Mattes

所在地
江苏省 无锡市

更新时间
2023-06-12 12:57:27

浏览次数

    拉力试验机WDW-05


    一、拉力试验机WDW-05主要用途:

        WDW型微机控制电子试验机是专门针对高级校、科研所而设计的新一代双空间微机控制电子试验机。该机普遍使用于修建建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的资料查验剖析,是科研校、大专校、工矿企业、技能监视、商检仲裁等部分的幻想测试设备。


    二、拉力试验机WDW-05功能特点:

    1、采用伺服调速系统及伺服电机,驱动高效减速机及精细丝杠副停止实验,完成实验速度的大范围调理,完成对金属及非金属等材料的拉伸、紧缩、弯曲、抗折实验,可自动采集材料的拉伸强度、弯曲强度、屈从强度、伸长率、弹性模量及剥离强度,并能自动打印:力-时间、力-位移曲线及实验结果报告。

    2、计算机闭环控制,对实验结果自动存储,实验结果可任意存取,随时模拟再现。

    3、选配计算机并配有Windows电子试验机软件,根据规定规范或用户提供的规范资料的性能参数,对实验数据停止统计和处置,输出打印各种请求的实验曲线及实验报告:可选择应力一应变、负荷一应变、负荷一时间、负荷一位移、位移一时间、变形一时间等多种实验曲线的显现、放大、比拟及对实验过程的监控、智能、便捷。



    主要技术参数
    WDW-05
    WDW-1
    WDW-2
    WDW-5
    大试验力
    500N
    1kN
    2kN
    5kN
    测量范围
    大试验力的2%—
    试验力准确度
    优于示值的±1%(±0.5%为特殊选择)
    位移测量
    分辨率为0.01mm
    变形准确度
    优于±1%
    调速范围
    1—500mm/min
    拉伸有效空间
    600mm或1000mm
    主机形式
    单臂式结构(可选择门式框架结构)
    主机尺寸
    600×400×1450mm或1850mm
    重量
    约180Kg
    约200Kg



    三、拉力试验机WDW-05主要技术指标:

    1. 大试验力:500N /1000N

    2. 试验力测量范围::0.4%--FS

    3. 试验力示值精度:优于示值±1%

    4. 试验力分辨力:1/300000(全程不分档或等效6档)

    5. 横梁位移测量精度:分辨率高于0.0025mm

    6. 变形测量精度:±0.5%

    7. 试验速度范围:0.01—500mm/min无级调速

    8. 速度控制精度:±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

    9.恒力、恒变形、恒位移控制范围: 0.2%-FS

    10.恒力、恒变形、恒位移控制精度:

                 设定值<10%FS时设定值的±1.0%以内

                 设定值≥10%FS时设定值的±0.1%以内

    11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内

                         速率≥0.05%FS时为±0.5%设定值内

    12. 试验空间:800mm

    13.整机电源:单相220V±10%50Hz

    14. 工作环境:室温—35℃相对湿度不过80%

    15. 主机尺寸:520×380×1450mm

    16. 重量:100 kg


    四、拉力试验机WDW-05方案描述:

    1WDW拉力试验机主机

    1.1主机采用高钢度单臂式结构,外形美观

    1.2 采用高精度滚珠丝杠,传动高效平稳

    1.3 传动部分采用圆弧齿同步带传动,传动过程中双向无间隙

    1.4采用高精度交流伺服电机及伺服驱动器,确保传动平稳,控制

    1.5 夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象

    1.6特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影响


    2 WDW拉力试验机控制系统

    STC300全数字闭环测控系统具有许多的特性和技术创新,主要体现在:

    undefined

    undefined



    1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;

    2、数据采集系统由4路高24位A/D转换通道组成。高分辨率达1/300000,全程不分档;

    3、选用BB、AD、Xilinx等原装集成器件,全数字化设计;

    4、符合PCI总线标准,微机自动识别和安装,做到“即插即测”;

    5、电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。



    五、拉力试验机WDW-05控制软件:

    符合GB228-87、GB228-2002等三十多个标准有关规定 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理,并且具有良好的扩展性。

    1. 计算机控制系统,具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集,对实验特性曲线实现实时动态显示,试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存,方便实现客户的资源共享及网络管理,以及用户的再分析。对于用户自定义的各种word2000报表,该软件可轻松实现访问,解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线;

    2. 保护功能:该机具有软件和机械两种限位保护方式过大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能;

    3. 对于负荷通道可实现自动标示,直观方便;

    4. 批量试验可实现曲线的分层次显示,曲线自动跟随;

    5. 该软件可实现用户自定义的速度设定,速度的计算机调整。还可实现高精度的速度,随时调整速度档位和编码;

    6. 监测试验过程:对试验过程中的试验力、位移、曲线等多种参数可实现实时显示;

    7. 软件权限分级管理功能:为了提高软件及数据的安全性,该软件可以通过设置不同的密码保护来实现分权限管理功能;

    8. 结果再现功能:试验操作完成并存盘后,可根据用户需要在以后任意时间打开并对试验数据进行再分析;

    9. 可根据用户需要选择负荷~时间、负荷~位移、位移~时间等曲线来进行试验及数据显示、存储、分析及打印;

    10. 曲线逐点遍历功能:可通过鼠标在曲线上点击力与变形值,以求得每一点的各种参量;

    11. 结果对比功能:可以同时观察多个试验曲线,并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对;

    12. 力接口:力通道接口及试验软件可根据用户需要配备各种传感器,并能进行、修改参数及正常试验;

    13. 数据采样频率:可根据用户试验要求选择高速采样频率。


    六、拉力试验机WDW-05系统基本配置:

    1、试验机主机  (单臂式)

    1.1 交流伺服电机及伺服驱动器(日本松下)

    1.2 高精度负荷传感器(美国世铨)

    1.3 精密滚珠丝杠副(韩国太敬)

    1.4减速系统(圆弧齿同步带传动)

    1.5光电编码器(日本欧姆龙)

    2、STC300双通道程控放大器     分辨力1/300000

    3、SMARTTEST控制软件

    4、附具:拉伸、压缩

    5、惠普计算机

    6、惠普喷墨打印机

    7、技术资料:使用说明书、软件使用手册、合格证、装箱单


    七、拉力试验机WDW-05售后服务:

    质保期自验收合格起一年,终生维护,一年内全免费服务,新机免费上门安装调试,免费培训操作人员。

    1、所提供试验设备均符合现行国标或行业标准,保证试验设备的技术性,可靠性;

    2、所需零部件及配件常年供应;

    3、产品常年技术支持,产品维修保养2小时内提供解决方案,如需现场解决24小时内到达;

    4、软件终生免费升级。
