校对环规（光滑）QSN型

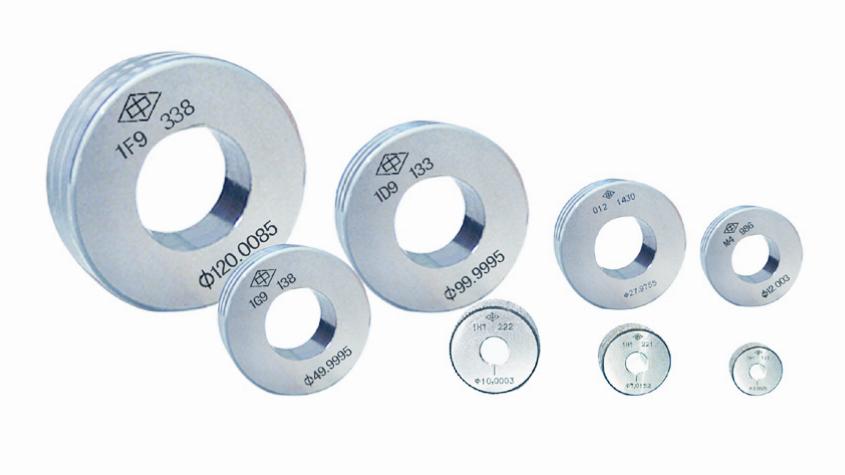

校对环规是机械制造业中内孔尺寸传递的基准环规，可用于气动内径测头、机械量表的基准建，是以方向上垂直于轴线的中截面内孔直径作为内尺寸标准量具。通过它对内径测量仪器及量具进行和校准，使机械加工中的孔径等内尺寸长度溯源到米定义的量值。
校对规相关参数 (单位：μm) 注：Φ200～Φ300作为非制。
公称直径（mm）
制造偏差
圆度
素线平行度
>Φ3～Φ10
±1.0
0.5
1.0
>Φ10～Φ30
±1.5
>Φ30～Φ80
±2.0
0.8
1.5
>Φ80～Φ120
2.0
>Φ120～Φ180
±2.5
>Φ180～Φ250
±3.5
1.2
2.5
三等环规用于内径表、内径千分尺或相应精度的气动塞规及电子塞规的校准，检验条件为20℃±1℃ 检验前必须等温4小时以上。
主要技术指标(单位:μm)
>100～200
0.4
垂直度
校准环规的型式见图1、图2和图3所示。
校准环规的外形尺寸见表1和表2。
表1 圆环（滚花）形校准环规和圆周槽形校准环规的尺寸 单位：毫米
d
D
S
4≤ d ≤5
26
10
5＜ d ≤8
12
8＜ d ≤14
34
15
14＜ d ≤20
42
20＜ d ≤26
50
26＜ d ≤32
58
20
32＜ d ≤38
66
38＜ d ≤44
74
25
44＜ d ≤50
84
50＜ d ≤65
104
65＜ d ≤80
124
表2 端面槽形校准环规的尺寸 单位：毫米
S1
b1
b
80＜ d ≤95
