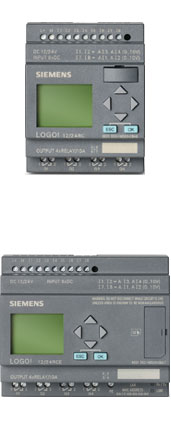

逻辑模块LOGO!



描述

对于通讯，特别是楼宇自动化范畴内的通讯，代表了用于AS接口和EIB / KNX的为LOGO！通讯模块的典型应用。



智能从站也可以将采用LOGO! AS接口的集成到AS接口系统中！模块化接口使不同的基本单元根据所需要的功能集成进系统中。此外，通过更换合适的基本单位该功能可以快速而简单地变更的要求。

该接口提供四个输入和四个系统的输出。但是，这些I/ O模块并没有在硬件中实现其功能，实际上只有通过接口发挥作用。



CM EIB / KNX通讯模块支持通过EIB实现LOGO！主机与外部EIB设备间的通讯。

该模块可用于将LOGO！集成到EIB系统中。

To the top of the page

应用领域

通讯模块

为实现通讯，可订购以下模块。



CM AS-Interface-Slave



从站扩展模块有四个虚拟输入和输出，并可以作为AS接口系统和LOGO!系统间的接口。该模块支持四个数据位，实现从LOGO! Basic到AS -接口系统间的数据传输，反之亦然。

电源 直流12 / 24 V

连接到AS接口主机的4 DE / 4 DA接口

CM EIB / KNX



CM EIB / KNX通讯模块，可连接 EIB 与 LOGO！。

对于逻辑模块LOGO! 而言，该通讯模块是作为从机工作的。（12/24 或115/240 伏）

CM EIB/KNX是EIB系统上的总线装置，并使得LOGO！能通过EIB数据交换点与其它EIB装置进行通讯。它将EIB数据点传输到LOGO！，并将LOGO！功能传输到EIB。

CM EIB / KNX则将已配置好的EIB数据点提供给LOGO！这样，它就能够实现与逻辑功能和时序元件的连接。这样，EIB数据点也因此可以与本地的LOGO的！输入和输出相连。然后，CM EIB/KNX再通过EIB传输输出信号的状态变化。

LOGO! 和 CM EIB/KNX相组合即可为EIB提供分布式控制器的功能，从而实现快速，简便，无需编程装置的参数或者逻辑操作设定、修改。

电源24 V交流/直流

连接至instabus EIB的接口多16路数字输入DI，12 路DO数字输出 8路 AI模拟输入 和2 路AO模拟输出。

LOGO!同时也能被用作网络上的KNX / EIB时钟主机。

当被用于ETS程序时，任何模拟或者数字式I/Os模块，即使不能完全用于LOGO!配置的，都可以在EIB地址构架中进行地址映射

连接到AS接口主机的4 DE / 4 DA接口



To the top of the page

技术数据

通讯模块 (CM)

EIB / KNX

CMAS-接口（从站）

供电电压

24 V AC / DC

24 V DC

许用范围

20.4 -28.8 V

直流 20.4 -26.4 V交流

19.2-28.8 V交流

数字输入信号

多达16路（也可以作为“单稳态触发器”）

4

模拟输入信号

多达8路

–

模拟输出信号

多达2路

–

数字输出信号

多达12路

4

尺寸

（宽*高*长）

2 WM 36 x 90 x 53 mm

2 WM 36 x 90 x 53 mm

* ‘虚拟&的LOGO！输入/输出；

对EIB / KNX而言，这取决于已经存在的物理I / O的数量
