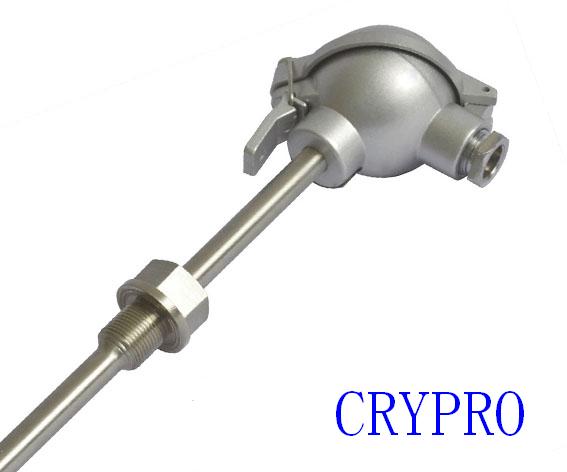

WZ-PZ直杆式温度一体化变送器
技术简述
供电:14-34VDC(24VDC)
长度:按要求
量程:-200℃~+1600℃
输出:4~20mA 0~5V
传感器类型:热电阻(偶)
直径:按要求
概述:
WZ-P系列热电偶(阻)一体化温度变送器是二次仪表中的现场安装式温度变送单元。它由热电偶或热电阻与温度变送器模块组成,采用二线制方式,带有非线性校正电路,可直接测量工业过程中-200℃~+1600℃范围内的液体、气体介质和各种特殊介质的温度,将温度信号转变成与温度信号成线性的4~20mA电流输出信号,可传输于显示、调节记录仪表或计算机进行集散控制。
二、特点: ■ 具有高精度的冷端补偿电路,全温度范围内补偿精度±0.5℃; ■ 独创的非线性校正电路,输出信号与被测量温度成线性关系; ■ 内带漂移自校正系统,在整个工作温度范围内保证精度。
三、技术参数: ■ 基本误差:A级±0.2% B级±0.5% ■ 环境温度变化影响: 对于0.2级:0.02%F.S/℃ 对于0.5级:0.05%F.S/℃ ■ 输出:4-20mA 0~5V等 ■ 供电电压:14-34VDC,额定电压24VDC ■ 负载能力:见下图的Rl~Vs关系 供电电压为24VDC时,负载为500Ω
■ 热电偶冷端补偿误差:工作温度范围内,小于1℃ ■ 工作环境温度范围:-25~+85℃ ■ 储存温度:-25~+125℃ ■ 相对湿度:5~95%,无冷凝 ■ 现场显示式表头精度:模拟式指针表头为:±1.0% 数字式显示表头为:±0.5% ■ 功耗:<0.5W
四、装配式
固定螺纹
d
M
H
S
D。
公称压力
Φ12 Φ16
M27*2
32
Φ40
10
活动螺纹
D2
D1
d0
Φ12 Φ16 Φ20
Φ70
Φ54
Φ6
常压
固定法兰
dD2
D0
h
Φ95
Φ65
Φ45
Φ14
19
3
6.4
固定螺纹锥形保护管
s
锥形
M33*2
36
Φ48
30
五、铠装式
形式
基本参数Φ
Φ8
Φ5
Φ4
Φ3
Φ2
卡套螺纹
M16*15
M12*15
22
15
固定卡套公称压力
26Mpa
可动卡套公称压力
卡套法兰
D
Φ60
Φ50
Φ42
Φ36
Φ24
Φ20
Φ9
Φ7
Φ22
Φ19
25Mpa
六、保护管材料的使用温度和热响应时间 装配式
保护管直径
保护管材料
使用温度℃
响应时间
长期
短期
Φ16
钢玉管
1600
1800
<150
高铝管
1300
1Cr18Ni8Ti
-200~+800
900
<90
Cr25Ti
1000
1100
碳钢20#
-200~+600
800
<240
碳钢20#, , ,
Φ25
<360
铠装式
套管直径
热电偶响应时间(S)
<0.5
<1.2
<2.5
<4
<6
<8
热电阻响应时间(S)
-
<3
<5
<12
<15
七、安装方法
弯曲管道
水平管道
垂直管道
锅炉烟道端口
其他推荐产品
