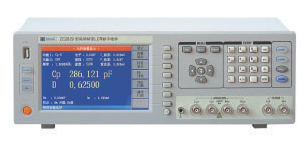

常州中策ZC2829/ZC2829A高精度LCR数字电桥

价格

电议

型号

ZC2829/ZC2829A

品牌

中策

所在地

暂无

更新时间

2024-11-14 11:25:01

浏览次数

次

产品简介

常州中策ZC2829/ZC2829A高精度LCR数字电桥性能特点

7英寸16:9彩色LED显示器，分辨率800RGB*480；

简洁、淡雅的外观设计，灵活、便捷的面板操作；

高测试频率500kHz,分辨率10mHz；

宽阔的信号幅度范围5mV-2Vrms,分辨率1mV；

四种信号源输出阻抗；

列表扫描测试功能；

机内20/40级设定文件保存，外部U盘设定文件保存能力；

多种接口方式支持上们机通讯；

支持通过LAN接口实现多台仪器组网

常州中策ZC2829/ZC2829A高精度LCR数字电桥简要介绍

ZC2829系列元件测试仪是一种精度高、测试范围宽、6位测试分辨率的阻抗测量仪器。高达500kHz的测试频率，以0.01Hz步进任意编程、5mV-2V信号电平及直流内置偏置电压，可以满足元件绝大部分低压参数的测量要求，可广泛应用于诸如电感器、电容器等元器件的性能分析。仪器所提供的HANDLER（选件）、GPIB（选件）、LAN、RS232C、USB HOST接口仪器使用
于元件自动分选系统，与计算机通讯及测试过程记录提供
了条件。

曲线图

常州中策ZC2829/ZC2829A高精度LCR数字电桥技术指标

基本测量准确度

LCRZ

0.05%

校准条件

预热时间：≥30分钟，环境温度：23±5℃，
信号电压：0.3Vrms-1Vrms
清“0”：OPEN、SHPRT后，测试电缆长度：0m

测试信号频率

ZC2829

范围：20Hz-500kHz

小分辨率：10mHz

ZC2829A

范围：20Hz-200kHz

准确度：0.01%

信号源输出阻抗

10Ω、30Ω、50Ω、100Ω可选，±2%@1kHz

测试信号电平

正常

5mV-2Vrms

分辨率：1mV,准确度

恒定电平

10mV-1Vrms

10%×设定电压+2mV

DC偏置电流源（选件）

0-±100mA

LCR测试参数

Z、Y、C、L、X、B、R、G、D、Q、θ、DCR、Turn-Ratio、Phase、LK

DCR显示范围

0.00001Ω-99.9999MΩ

LCR参数显示范围

Z、R、X
Y、G、B
C
L
D
Q
θ(DEG)
θ(RAD)
Δ%

0.00001Ω～99.9999MΩ
0.00001us～99.9999s
0.00001pF～9.99999F
0.00001uH～99.9999kH
0.00001～9.99999
0.00001～99999.9
-9
-3.
-999.999%～999.999%

测量速度（≥1kHz）

快速：32ms,中速：90ms,慢速：650ms

等效电路

串联，并联

量程方式

自动，保持

触发方式

内部，手动，外部，总线

平均次数

1-255

校准功能

开路，短路，负载，扫频/点频清零

内部直流偏置源

0V、1.5V、2V,准确度：1%

比较器功能

10档分选，BIN1-BIN9,NG,AUX

档计数功能

PASS、FAIL前面板LED直接显示

存储器

20组LCRZ仪器设定文件记忆

40组扫描设定文件记忆

接口

控制接口

HANDLER(选件)

通讯接口

LAN、GPIB(选件)、RS232C

存储器接口

USB HOST （U盘存储接口）

深圳市中策华谱科技有限公司联系人:钱小姐电话: 网址 http://www.zhongceyiqi.com http://www.zhongce18.com
