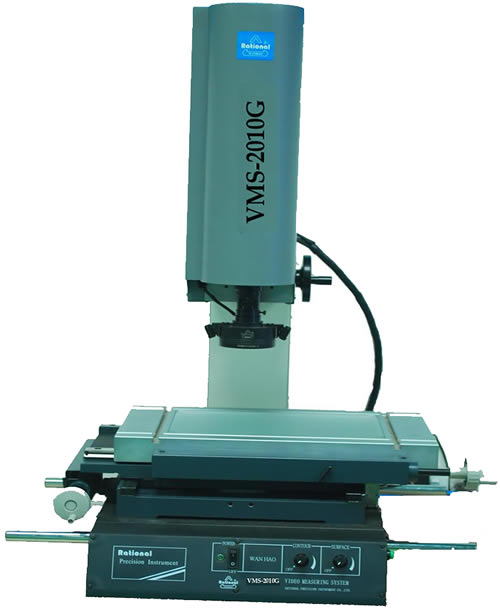

VMS-2010G万濠G型(标准型)影像仪系列
VMS-2010G万濠G型(标准型)影像仪产品用途
影像测量仪适用于以二维坐标测量为目的的一切应用领域,广泛应用于在机械、电子、仪表、塑胶等行业。
VMS-2010G万濠G型(标准型)影像仪产品特点
影像测量仪具有多种数剧处理、显示、输入、输出功能,特别是工件摆正功能非常实用;仪器备有RS-232接口,与电脑连接后,采用专门测量软件M2D/QIM3008可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。
VMS-2010G万濠G型(标准型)影像仪技术规格参数
仪器型号
VMS-2010G
工作台
金属台尺寸(mm)
404*228
玻璃台尺寸(mm)
260*160
运动行程(mm)
200*100
仪器重量(kg)
110
外形尺寸(长*宽*高)mm
540*560*850
Z轴升降行程(mm)
200 (特殊订购达400)
X、Y、Z数显分辨力
0.5μm
X、Y坐标示值误差
(2.5+L/100) μm (L为被测长度,单位:mm)
影 像 系 统
摄像机
彩色1/3〞CCD摄像机
视频倍率
33X--195X
变倍物镜倍率
0.7X--4.5X
物方视场
8.1mm--1.3mm (物方视场为对角线的长度)
表面光源与透射光源均用LED,亮度可调
电 源
AC 100-240V 50/60Hz
功 率
50 W (不包含电脑)
测 量 与 瞄 准 系 统
VMS-G/Ⅰ(选)基本型
十字线产生器/DC3000/DC200(二选一)/微型打印机(选购)
VMS-G/Ⅲ(选)标准型
QIM1008软件/USB-302/客户自备电脑
VMS-G/Ⅳ(选)增强型
QIM1008软件/标准球/USB-303/RENISHAW简易测头/电脑(选配)/17"显示器(选配)
仪器配件
1X镜筒(标配)
0.5X镜筒(选配)
工作距离
变倍镜头
0.7X~4.5X
mm
附加镜
物方视场(mm)
0.5X (选配)
16.5X--97.5X
16.2--2.6
8.3X--48.5X
32.4--5.2
189
1X (标配)
8.1--1.3
108
2X (选配)
66X--390X
4--0.7
38
建议放置台:载重需要 ≥350kg 尺寸(长*宽*高):1000*600*500(mm) 注:物方视场为对角线的角度
