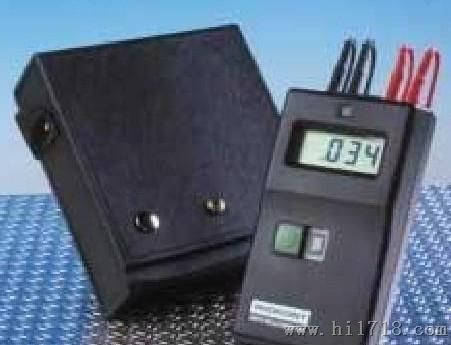

手持便携式数字毫欧表/毫欧计 SZ75/RM210A

这款真正的数字便携式毫欧表/毫欧计，无需外接电源由电池供电，可用来检测低电阻值，范围从0.001欧到200欧姆（自动切换），采用开尔文四线检测方式，从而避免了由测试引线电阻造成的影响。

该毫欧表/毫欧计体积小、重量轻（重500克左右）、易于单手操作，一键式开关。可自动调节量程、进位和三分钟后自我关机，节约电池耗电量，是真正小型手持便携式数字毫欧表/毫欧计。内附电池容量大，使用PP3或者MN1604型号电池。



典型应用

继电器接触电阻。各种微动开关、波段开关、按钮开关接触电阻和连接件接触电阻。PCB印刷电路板孔化电阻（互连电阻）。PCB印刷电路板电痕。变压器线圈电阻和电机线圈电阻。

回路电阻测量。接地电阻。绕接或者焊点电阻。RFI屏蔽电阻。绕线电阻。船、车、飞机的金属铆接电阻。电线导体电阻和电缆导体电阻。可适用于工矿企业、质量检验、电气设备维护、高校实验室等领域。



产品规格

量程（自动选择） …………………………… 1.999 19.99 199.9 欧姆

增量 …………………………………………… 0.001 0.01 0.1 欧姆

精度 …………………………………………… ±0.1%

零位偏移量 …………………………………… ±0.001 欧姆

检测电流 ……………………………………… 大 5mA

检测功耗 ……………………………………… 大 5mW

温度漂移 ……………………………………… 低量程时 0.1% ℃

工作温度 ……………………………………… 5 至 35 ℃

显示模式 ……………………………………… 液晶 3位半数字显示

重量 …………………………………………… 480 克





产品包装尺寸

表毛重 …………………………………… 170 克

附电池表毛重 …………………………… 510 克

表外观近似尺寸 ………………………… 高： 15.0 厘米，宽： 8.0 厘米，深： 3.8 厘米

外盒 ……………………………………… 高： 15.5 厘米，宽： 14.5 厘米，深： 4.5 厘米

电池 ……………………………………… 9 伏（MN1604/PP3 或类似规格）标准 1EC6F22

包装明细： 可选配：

毫欧表/毫欧计 1 只（编号 SZ75/RM210）

标配线夹 1 副（编号 SZ75/RM210A，85厘米）

硬皮套 1 副

使用说明书 1 份







电路原理

在测量回路中，利用开尔文四端子结构，采用四线连接检测。

其中一对引线通过电流，另外一对引线检测回路压降。

整个电流回路是低阻抗的，而电压回路是高阻抗。当电流通过回路或者待测元件进行检测时，交叉处所在检测点的压降被检测到。



#<-->
