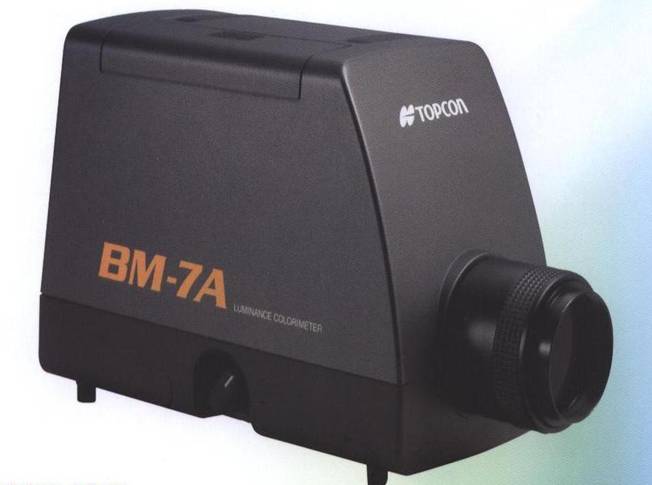

BM7A BM-7A 亮度色度计

拓普康-Topcon BM-7A 亮度色度计 采用三色值过滤的测定方法。可测定亮度、色度、色温CIELAB、CIELUV、色差等。4个量测角度可以切换。在液晶领域作为业界标准广受好评。＊CRT的色温，色度，VDT的亮度，对比度； ＊LEDLCD的色度，亮度，对比度； ＊ 各种光源的亮度，色温，配光特性的检查； ＊ 反射座，汽车牌照的亮度，色度，照度；＊ 道路，隧道的路面，隧道内的亮度； ＊ 胶片，滤光器等的色度和透过率； ＊ 印刷物，涂料等的配合及色差； ＊ 纤维，壁纸等的色度和色差； ＊ 塑料成型品的色度和色差；＊ 药品，化妆品的色度和色差。

能和基准仪器（SC-777）直接连接，并能直接进行色度补正

采用刺激值直读方式的亮度计，必须输入色度补正系数来进行高精度的管理。

BM-7A色度亮度计，提供了两种能简单输入补正值的方案。

简便地进行补正的两种方法

直接补正

无需使用PC，可使用RS-232C数据线将分光辐射度计SR-3A，分光色度计SC-777和本机型BM-7A相连接，直接向BM-7A输入色度补正系数。

以基准仪器的数据和补正对象BM-7A的数据为基础，自动算出并输入补正系数。

区域补正（使用附件CM-900）

在以色度为单位，乘上不同补正系数进行测定的情况下，在x y 色码图，u’v’色码图上任意一个区域，能以该区域为单位，自动选择设定的补正系数，并进行补正。

亮度精度过±4% ⇒±2%

亮度精度达到 ±2%以内（5cd/m2以上，自动测定范围时，标准A光源）

（有时因测定角不同而有所不同，具体请参考参数表）

高速测定

和以前的BM-7Fast型号相同，测定速度统一提高至0.5秒。

界面

采用USB和RS-232界面，USB界面连接16台，RS-232C界面连接1台，共能同时连接17台。

内置模拟输出（选配件）

可通过波形观察对应X2，Y，Z的3频模拟输出。

BM-7A色度亮度计特点:采用滤光片方式对原有机型BM-7进行版本升级提高了测定精度并实现了测定速度的高速化。主要用途: 广泛用于背光模组的亮度色度均匀度测试。还可测试光源的亮度、色度、色温等特性。光学系统 对物镜:焦距f=80mmF2.5/目镜:观察视野5°视野调整范围±5diopter

测 定 角2°/1°/0.2°/0.1° 切换式

测定距离350mm~∞(从物镜前端起)

测量内容xyL(xy:色度坐标L:亮度)±Δ;uvL(uv:色度坐标L:亮度)±Δ;XYZ(三色值)±Δ;Tc、duv、L(Tc:色温度duv:色差)±Δ

BM-7A色度亮度计测定范围0.01~30000cd/m2 (测量角度2°时)

0.04~120000cd/m2 (测量角度1°时)

1~3000000cd/m2 (测量角度0.2°时)

4~12000000cd/m2 (测量角度0.1°时)

BM-7A色度亮度计测量精度 亮度精度:±2%以内(5cd/m2以上测定角2°A光源)

色度精度:±0.002以内(10cd/m2以上标准A光源)

测定时间 不管FAST或SLOW模式约0.5秒

接 口USB1.1或RS-232C模式

电 源 AC电源适配器

外形尺寸 约325mm(长)x120mm(宽)x162mm(高)

重 量 约3kg(仅主机)

.
