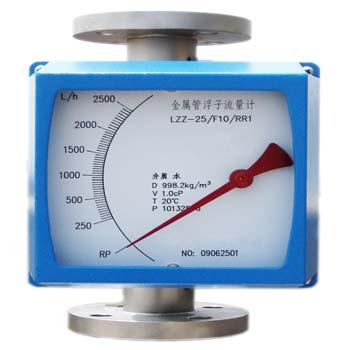

1.概述：

LZ 型系列金属管浮子流量计采用可变面积式测量原理，应用现代高技术手段及元器件生产的金属管浮子流

量计。流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。浮子的位移量与流量的

大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。也可配装不同

的转换器，将流量值转换成标准如4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。

LZ 型系列金属管浮子流量计，适用于测量液体、气体。在测量管的设计上针对不同的管道条件、特殊流体

的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。除了标准的可选外，还可以为

用户进行特殊设计，如高压型、高温型等，大限度的满足用户的要求。LZ 型系列金属管浮子流量计，在

指示器的设计上可以为各种应用场合提供可靠适用的功能组合。如现场指针指示，LCD 显示瞬时和累积流

量等，在指示器供电选择方面有电池供电、24VDC 供电、220VAC 供电，方便用户现场情况进行选择。

LZ 型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得

到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业领域。

2.技术参数：

仪表型号 LZ 系列金属管浮子流量计

测量范围 （点值）从流量表选择

水 20℃ 2.5-150000L/h

空气 1.013bar abs 20℃ 0.07-3000m³h

量程比 10：1 5：1

精度等级 1.5 2.5

压力损失 见流量表

测量管 孔板测量管 锥形测量管

刻度盘分度 依据流量单位划分

仪表口径 DN15-DN150

法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6

法兰标准 GB/T9119-2000

也可按用户提供法兰标准制造

保温夹套法兰 DN15 DN25/PN4.0

保温夹套管 Φ20

特殊类型 高压型、螺纹型和其他特殊型

介质粘度 DN15≤5mPa.s

DN25～DN150≤250mPa.s

介质温度 -80∽200℃ 标准型

0∽85℃ 防腐型(衬氟)

-80∽300℃ 高温型

环境温度 -25∽60℃

防护等级 IP65

电信号输出 输出信号 4-20mA（两线制）

线性度 1％

温度影响 0.5％/10℃

电气接口 M20×1.5 标准型

供电电源 24V DC 标准型

电源消耗 ≤3W

限位报警 供电电源 24V DC

电源消耗 ≤3W

触点容量 3A/220V

工作温度 -25∽60℃

防爆等级 ExibⅡCT5 ExdⅡBT5

防爆关联设备 本安型安全栅LB906
