DSY(Q)B油浸式、充气式交直流试验变压器
1.1 DSY(Q)B系列轻型高压试验变压器概述:
本公司依据《试验变压器标准》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和充气式(SF6)系列变压器,具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验,是高压试验中必不可少的重要设备。
1.2 DSYB系列轻型高压试验变压器产品结构:

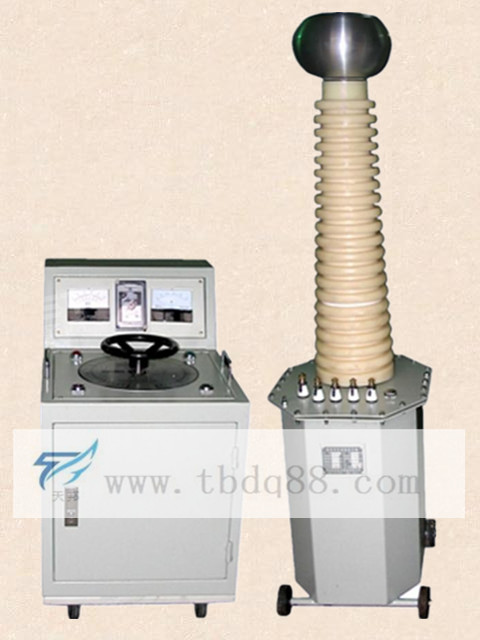

本系列DSYB轻型高压试验变压器采用单框式铁芯结构。初级绕组绕在铁芯上,高压绕组在外。这种同轴布置有效地减少了漏磁,因而增大了绕组间的耦合。图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构,整体外观显得美观大方。图2所示的充气式试验变压器的外壳采用圆柱罐式容器结构,能承受0.8Mpa压强。
DSYB油浸式试验变压器结构图
DSQB SF6试验变压器结构图
1-短路杆D 2-均压球 3-变压器套管
4-变压器提手 5-油阀 6、7—输入端子a、x
8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X
12—高压输出A 13—高压硅堆(交流变压器无)14、外壳
15、阀门及压力表(油浸式试验变压器无)
1.4 DSY(Q)B系列轻型高压试验变压器工作原理:
本系列轻型高压试验变压器为单相变压器,经操作箱(台)内调压器(100KVA以上调压器外附)输出可调的0~200V或0~400V电压至试验变压器的初级绕组,根据电磁感应原理,在次级绕组可获得可调的高电压。单台交直流试验变压器工作接线原理见附图一;高压套管中装有高压硅堆,串接在高压回路中作半波整流。当短路杆将高压硅堆短接时,输出的高压为工频交流。拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的优越性,因为整个装置由几台单台试验变压器组成,单台试验变压器体积小、重量轻,便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用,又可分开成几套单台试验变压器单独使用。附图二中,在级和第二级的每个单台试验变压器中都有一励磁绕组A1、C1和A2、C2。低压电源加在试验变压器I的初级绕组a1x1上,单台试验变压器I、II、III的输出电压分别是V1、V2、V3、。励磁绕组A1、C1给第二级试验变压器的初级绕组供电;第二级试验变压器II的励磁绕组A2、C2给第三级试验变压器III的初级绕组供电。第二级试验变压器II和第三级试验变压器III的箱体对地分别在V1和V1+V2的高电位上,箱体对地是绝缘的,试验变压器I的箱体接地。所以级、第二级、第三级试验变压器对地电压分别为V1、V1+V2、V1+V2+V3,其额定容量则分别为3P、2P、1P。
1.5 DSY(Q)B系列轻型高压试验变压器的容量选择
标称试验变压器容量Pn的确定公式:Pn=KVn2ωCt×10-9
式中:Pn--标称试验变压器容量(KVA)
Vn--试验变压器的额定输出高压的有效值(KV)
K--安全系数。K≥1,标称电压Vn≥1MV时,K=2,标称电压较低时,K值可取高一些。
Ct--被试品的电容量(PF)
ω--角频率,ω=2πf,f--试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大,可由设备的类型而定。典型数据如下:
简单的棒式或悬式绝缘子 几十微法
简单的分级套管 100~1000pF
电压互感器 200~500pF
电力变压器<1000kVA ~1000pF
>1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300PF/m
气体绝缘 ~60pF/m
封闭变电站,SF6气体绝缘 100~10000pF
对于不同的试验电压Vn,选择不同的(适当的)安全系数K。以下列出不同的Vn所选用的K值供参考
Vn=50~100KV K=4
Vn=150~300KV K=3
Vn>300KV K=2
注:本系列产品生产时加串级抽头,可二台或三台串级成更高电压级,如两台50KV变压器串级输出电压可达100KV,三台50KV变压器串级可达150KV,订货时需注明。并可根据用户需要在高压绕组中抽出5~15KV的中压抽头,供高压电机作交流耐压试验。并可定制特殊规格的试验变压器。
二、操作及控制系统
2.1 概述
本系列产品是根据高压试验变压器的试验保护要求而设计制造的。分为手动箱式、台式及电动台式等结构形式。具有零位保护,过流过压保护,声光报警等功能,体积小、重量轻、外形美观、操作简便,是高压试验变压器配套的理想设备。
2.2 产品结构
2.2.1 箱式结构
箱式结构分为内框架和外箱体两大部分,内框架将所有电气材料和面板合为一体,外壳为防护式,便于维护。
2.3 工作原理:
本系列产品由控制和测量两部分组成。主接触器控制调压器输入的通电和断电,主接触器的分合由合闸停止按钮、零位限位开关、过流过压继电器等回路控制。由调压器提供可调节的输出电压,供给配套产品(如试验变压器),以获取所需的测试电压。
附注一:配套产品
(1)操作系统(见附表3)
①DSY(Q)B系列操作箱:容量:2KVA~5KVA;输入电压:0.22KV
②DSY(Q)B系列操作台或DSY(Q)B系列电动台:
容量:10KVA~300KVA及以上;输入电压:0.22KV、0.38KV。
(2)保护式数字微安表
(3)阻容式交直流分压器:50、100、150、200KV
(4)高压直流放电棒:70、140、210KV
(5)高压硅堆: -150、300、450KV
(6)绝缘支架: 50、100、200、300KV
(7)高压滤波电容: 0.01μF~0.1μF,40KV~140KV、40KV~210KV
(8)保护球隙: 50、100、150、200、250、500
(9)标准式试油杯:400ml
(10)折叠式小推车:150、300型
(11)水电阻:50KV、100KV、150KV
(12)高压验电器:10KV、35KV
(13)高压定相器:10KV、35KV、110KV、220KV
(14)各种万用表、兆欧表及测试线
附注二:产品装箱单:
1、出厂试验报告(试验变压器) 1份/台;
2、电源线(控制箱) 1根/台;
3、合格证 1份/台;
4、使用说明书 1份/台;
5、连接线 1付/套。
附表一:试验变压器主要技术参数(100/150以下特殊规格可以定制)
容量
高压电压
(KV)
高压电流
(mA)
低压输入
变比
参考重量
油浸式
充气式
(KVA)
DC
AC
电压
(V)
电流(A)
高/仪
(kg)
2
50
70
40
10
200
500
30
20
3
60
15
5
100
25
65
400
90
600
150
75
130
120
1000
125
160
140
98
300
85
250
210
133
35
1500
260
180
55
333
95
350
667
190
430
420
