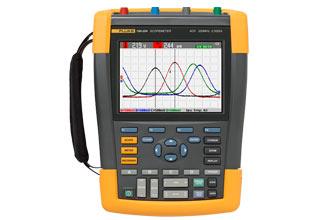

Fluke-190-202彩色数字示波器

价格

电议

型号

Fluke-190-202

品牌

美国福禄克

所在地

暂无

更新时间

2024-02-27 16:39:53

浏览次数

次

产品简介

Fluke-190-202彩色数字示波器美国福禄克

Fluke 190基本参数：

型号与配件：

型号名称	描述
Fluke-190-504/S	彩色 ScopeMeter，500 MHz，4 个通道和 DMM/Ext. 输入，随附 SCC-290 工具包
Fluke-190-504	彩色 ScopeMeter，500 MHz，4 个通道和 DMM/Ext. 输入
Fluke-190-502	ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入
Fluke-190-502/S	ScopeMeter彩色数字示波器，500 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-062	ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入
Fluke-190-062/S	ScopeMeter彩色数字示波器，60 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-102	ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入
Fluke-190-102/S	ScopeMeter彩色数字示波器，100 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-104	ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入
Fluke-190-104/S	ScopeMeter彩色数字示波器，100 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-202	ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入
Fluke-190-202/S	ScopeMeter彩色数字示波器，200 MHz，2 通道加 DMM/外部输入，随附 SCC-290 套件
Fluke-190-204	ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入
Fluke-190-204/S	ScopeMeter彩色数字示波器，200 MHz，4 通道加 DMM/外部输入，随附 SCC-290 套件

包括附件
双通道型号	VPS410 电压探头组（一个红色，一个蓝色） TL175 TwistGuard™ 安全设计的测试引线组（红色和黑色） BC190 充电器/电源适配器 BP290 2400 mAh 锂离子电池手腕带（粘帖到仪器上）手腕带多语言用户手册光盘 FlukeView ScopeMeterDdemo 软件包（功能有限制） USB 接口电缆
四通道型号	VPS410 电压探头组（一个红色，一个蓝色，一个灰色，一个绿色） BC190 充电器/电源适配器 BP291 4800 mAh 大容量锂离子电池手腕带（粘帖到仪器上）手腕带多语言用户手册光盘 FlukeView ScopeMeter 演示软件包（功能有限制） USB 接口电缆
保修期	附件一年保修

Fluke-190-202彩色数字示波器

Options
CS20MA	电流分流，4~20 mA，30V CAT III

机套和挂件
C195	软携包
C290	Fluke 190 II 系列硬质便携保护箱
SCC290	ScopeMeter (SW90W) FlukeView 软件和便携箱 (C290) 套件

测试线，探头和线夹
AS400	探头附件扩展套件
PM9093	BNC 插头至双 BNC 插口
PM9096/201	PM9096/201 次级点火拾取夹，1000:1
RS400	RS400 探头附件更换套件
RS500	探针附件更换包
VPS410-R	ScopeMeter 工业级电压探头组，红色，10:1，1000V CAT III，600V CAT IV
VPS410-B	ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
VPS410-G	ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
VPS410-V	ScopeMeter 工业级电压探头组，蓝色，10:1，1000V CAT III，600V CAT IV
TRM50	同轴直通 BNC 插头至 BNC 插口电缆端接器。2 个一组，50Ohm，1000V CAT III，大功率 1W
VPS101	VPS101 – 电压探针套件，1:1，一个黑色
VPS410-II-B	ScopeMeter 工业电压探针组，蓝色，10:1，500 MHz
VPS410-II-G	ScopeMeter 工业电压探针组，灰色，10:1，500 MHz
VPS410-II-R	ScopeMeter 工业电压探针组，红色，10:1，500 MHz
VPS410-II-V	ScopeMeter 工业电压探针组，绿色，10:1，500 MHz
VPS420-B	ScopeMeter 高工作电压的耐用探针组，蓝色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针和参考导线之间的电压）：2000V CAT III / 1200V CAT IV。
VPS420-G	ScopeMeter 高工作电压的耐用探针组，灰色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针和参考导线之间的电压）：2000V CAT III / 1200V CAT IV。
VPS420-V	ScopeMeter 高工作电压的耐用探针组，绿色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压（探针和参考导线之间的电压）：2000V CAT III / 1200V CAT IV。
VPS510-B	ScopeMeter 电子电压探头组，蓝色，10:1，500 MHz，300 V CAT III
VPS510-G	ScopeMeter 电子电压探头组，灰色，10:1，500 MHz，300 V CAT III
VPS510-R	ScopeMeter 电子电压探头组，红色，10:1，500 MHz，300 V CAT III
VPS510-V	ScopeMeter 电子电压探头组，绿色，10:1，500 MHz，300 V CAT III
VPS420-R	加固型实用 ScopeMeter 电压探头组，红色/黑色，100:1，150 MHz，1000V CAT III / 600V CAT IV，工作电压(探针和参考测试线之间的电压)：2000V CAT III / 1200V CAT IV.

电池，充电器和适配器
BC190	电源适配器/电池充电器
BP290	Fluke 190 II 系列 2400 mAh 锂电池
BP291	Fluke 190 II 系列 4800 mAh 高容量锂电池
EBC290	外部电池充电器，从仪器外部给 BP290 或 BP291 充电

电流钳
80i-110s	交/直流电流钳
i3000 Flex-4PK	Fluke i3000s Flex AC 电流钳型表，4 套件
i1000s	交流电电流探头
i1010	交/直流电流钳
i200s	交流电流钳
i3000s	交流电电流钳表
i30s	AC/DC 电流钳表
i310s	电流仪表
i400s	交流电电流钳表
i5S	AC 电流钳表

软件
SW90W	FlukeView 示波表软件

选件
HH290	ScopeMeter 190 II 系列挂钩

附件套件
MA190	附件组，适用于医疗和视频应用

压力
PV350	压力真空模块

Test Leads
福禄克(Fluke) TL175 可旋转表笔	Fluke TL175 可旋转表笔
STL120-III	STL120-III 屏蔽型测试线套件
TL220	SureGrip™ 工业测试线组
TL224	SureGrip™ 隔热测试线
TL910	电气测试探头组

温度
80CK-M	K 型公头微型连接器
80PJ-1	珠型探头
80PK-1	珠型探头
80PK-22	SureGrip 浸入式温度探头
80PK-24	SureGrip 气体温度探头
80PK-25	SureGrip 刺穿式温度探头
80PK-26	SureGrip 锥形温度探头
80PK-27	SureGrip 工业表面温度探头
80PK-3A	表面探头
80PK-8	管夹式温度探头
80PK-9	通用探头
80PK-EXT	延长线套件
80T-150UA	通用温度探头
80TK	热电偶模块

技术指标： Fluke-190-202彩色数字示波器

技术指标
带宽	Fluke 190-504： 500 MHz Fluke 190-204： 200 MHz Fluke 190-202： 200 MHz Fluke 190-104： 100 MHz Fluke 190-102： 100 MHz Fluke 190-062： 60 MHz
通道数量	Fluke 190-504：500 MHz：4 通道 Fluke 190-204：200 MHz：4 通道 Fluke 190-202： 200 MHz：2 通道 Fluke 190-104： 100 MHz：4 通道 Fluke 190-102： 100 MHz：2 通道 Fluke 190-062： 60 MHz：2 通道
实时采样率	Fluke 190-504： 5 GS/s Fluke 190-204： 2.5 GS/s Fluke 190-202： 2.5 GS/s Fluke 190-104：1.25 GS/s Fluke 190-102： 1.25 GS/s Fluke 190-062： 625 MS/s
输入	Fluke 190-X04： 4x BNC 输入用于示波器和万用表测量 Fluke 190-X02：2 个 BNC 输入和 1 个 DMM 输入
独立浮动隔离输入	输入、参考和接地之间高达 1000 V CAT III/600 V CAT IV
时基范围	1 ns/div 至 4s/div（190-504，500 MHz 型号） 2 ns/div 至 4s/div（190-20X，200 MHz 型号） 5 ns/div 至 4s/div（190-10X，100 MHz 型号） 10 ns/div 至 4s/div（190-062，60 MHz 型号）
输入灵敏度	2 mV-100 V/div 加上各种衰减
触发类型	Connect-and-View™，自由运行，单次拍照，边缘，延时，双斜率， 视频，视频线路，可选脉冲宽度，N 循环
触发源	Fluke 190-X02： 2 个 BNC 输入或通过 DMM 输入连接外部 Fluke 190-X04：4 个 BNC 输入
电子脉冲捕获	8 ns
示波器测量	光标: 7 自动： 30
大记录长度	ScopeRecord 模式: 每次输入 30000 pt 示波器模式: 每次输入 10000 pt
存留	数字余辉提供了类似于模拟示波器的波形衰减
波形比较	带有自动通过/失败测试的波形参考

DMM 规格（双通道型号）
仪表输入（也用作示波器模式的外部触发输入）	4 mm 香蕉插头输入与示波器输入和接地完全隔离
大分辨率	5000 计数
测量	Vdc，Vac rms，Vac+dc rms，电阻，持续性，二极管测试，电流（通过电流钳或分流器），温度 ºC 或 ºF（使用可选转换器）
存储位置	屏幕 + 设置：30 个存储波形、10 个存储记录和 9 个存储屏幕副本。
显示屏	153 mm 快速更新的全彩色 LCD

环境指标
工作温度	0ºC 至 40ºC（含电池） 0ºC 至 50ºC（不含电池）
存放温度	-20°C 至 +60°C
工作海拔	CAT IV 600 V/ CAT III 1000 V 高为 2000 m (6666 ft) CAT III 600 V/ CAT II 1000 V 高为 3000 m (10000 ft)

安全规格
电气安全性	1000V CAT III/600V CAT IV (EN61010-1)

机械和通用规格
尺寸	270 x 190 x 70 mm
重量	2.2 kg
保修期	主机三年保修
锂离子电池	Fluke 190-XX2： BP290 (2400mAh) Fluke 190-XX4： BP291 (4800mAh)

特点： Fluke-190-202彩色数字示波器

使用双通道和四通道 CAT IV 级 Fluke ScopeMeter 190 II系列查看更多信息，解决更多问题。

Fluke ScopeMeter 190 II系列将高安全等级和强大的便携性与台式示波器的高性能相结合。这些坚固耐用的 ScopeMeter 测试工具专门为工厂维护工程师和技术人员设计，能够在艰苦、肮脏、危险的工业条件下工作，测试从微电子到电力电子应用领域的所有设备。

190 II 系列是一款易于使用的测试工具，您可以用它来处理任何故障排除任务。其包括万用表，TrendPlot™ 和 ScopeRecord™ 滚动无纸化记录器模式和带有 Connect-and-View™ 触发的免提操作，还有更多功能：

两个或四个电气隔离输入

安全等级为 CAT III 1000V/CAT IV 600V

60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择

采样率高，高达 5 GS/s，分辨率高达 200 ps（具体取决于使用的型号和信道）

深度存储：每个通道波形捕获 10000 次，因此您可以放大查看细节

双通道型号的 5000 计数数字万用表

通过四通道型号中的示波器 BNC 输入端进行四个仪表测量

Connect-and-View™ 持续自动触发、单次拍摄、脉冲宽度和视频触发

ScopeRecord 滚动模式，捕获波形取样数据长达到 48 小时

TrendPlot，趋势测量读数长达 22 天

的自动测量，功率（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）

防尘和防水等级为 IP 51，可用于严苛环境

隔离的 USB 端口可连接存储设备和 PC

锂离子电池支持更长的运行时间间隔：

190-X04，四通道型号长达 7 小时（标配 BP291）

190-X02，双通道型号长达 4 小时（标配 BP290）或者长达 8 小时（使用选件 BP291）

使用可选的外置电池充电器 EBC290 为备用电池充电

易于开启的电池盖使您可以轻松更换电池

当无人看管时，可用标准 Kensington® 锁作为固定和锁定示波器的方便插槽

轻松诊断多个信号有关时序的问题

同时且实时检查多个相关信号

测量输入和输出信号组合、系统安全联锁装置和反馈环路

查找工业系统中的问题，包括：

电路电压/电流过载

衰减/输入阻抗失配

Fluke-190-202彩色数字示波器 载信号波动/漂移

调节电路信号完整性

关键信号测试点验证

输入/输出/反馈时间问题

感应噪音和干扰

随机关闭和重置

概述： Fluke-190-202彩色数字示波器

Fluke 190 II系列 ScopeMeter® 手持式示波器 -- ScopeMeter® 测试工具 20多年的创新成果。

作为款安全等级达到 CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波器，Fluke 190 II 系列ScopeMeter®示波器将前所未有的性能水平、耐用性和便携性集于一身。您可以选择 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号，实时采样率高达 5 GS/s，分辨率为 200 ps，每个通道的深存储器可存储10000 个样本，从而可以实现高精度捕获和显示波形细节、噪音和其它干扰。

Fluke-190-202彩色数字示波器 所有型号均达到 IP-51 等级，可以防尘、防水、防潮和抵抗大范围的温度变化。

可在三相或多回路工业系统上进行有关时序或幅值的测量，或在受测电路上比较和对比多个测试点。诸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之类的功能有助于您快速诊断工业机械、自动化和流程控制装置以及电力电子设备，从而大程度地减少维修成本和停机时间。这些功能使示波器尤其在诊断棘手问题时易于使用，如复杂波形、感应噪音、间歇事件和信号波动或漂移问题。

锂电池技术可确保您的示波器全天可用。
