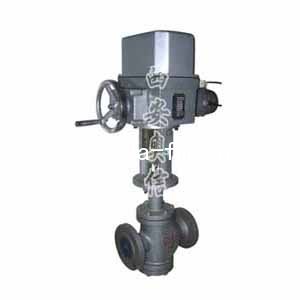

电动套筒调节阀ZAZM-300

概述

ZAZM电动套筒调节阀，由DDZ型直行程电动执行机构和精小型套筒阀组成。与伺服放大器组合接受统一的4-20mA 或0-10 mA·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

技术参数和性通ZAZM-16

■阀体

型式

直通铸造球型阀

公称通径

25、40、50、65、80、100、125、150、200、250、300mm

公称压力

PN1.6、4.0、6.4MPa

法兰标准

JB/T79.1-94、79.2-94等

材料

铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上阀盖

标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃

压盖型式

螺栓压紧式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■阀内组件

ZAZM-16电动套筒调节阀

阀芯型式

压力平衡式阀芯

流量特性

等百分比特和和线性特性

材料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。

■执行机构

型号	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C				DKZ-610/610C
输出力推(N)									000				25000
行程L(mm)	10	16	25	30	18	30	40	60	30	50	60	100	30	50	60	100
全程时间(S)	8	12.5	20	24	15	24	30	48	16	30	40	60	16	30	40	60
主要技术参数	电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC
	防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄
	环境温度：-25～+70℃ 环境湿度：≤95%
