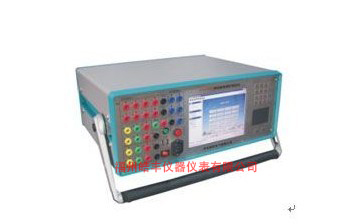

663B@663B%微机继电保护测试仪  663B

六路电压、六路电流、一路辅助直流电压、八路开入量、四路开出量、具备GPS同步试验功能
◆六相电流，六相电压同时输出，电流：30A/相，电压：125V/相
◆主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的高水平，大大改善了波形质量，提高了测试仪的精度。
◆采用USB2.0接口与电脑相连，无须任何转接线，使用方便。
◆可对现场各种继电器，保护及安全自动装置进行定检，并可模拟各种复杂瞬时性，性，转换性故障进行整组试验。可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
◆由于是六相电流，六相电压输出，可方便对备自投装设置和微机差动保护装置进行试验，使该项试验非常。
◆可连接笔记本电脑运行，笔记本电脑与工控机使用同一套测试软件，使用方便。
一、主要特点
◆内置高性能工控机，Windows XP操作系统，运行稳定可靠。
◆标准的六相电流、六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。
◆8.4寸TFT真彩显示屏 分辨率为800×600，使得单机整体操作方便自如经久耐用。
◆国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点。
◆功放采用高保真线性功放既保证了小电流的精度又保证了大电流的稳定。
◆配有独立直流辅助电压源输出，以提供给需要直流工作电源的继电器或保护装置使用。
◆可连接笔记本电脑和台式电脑测试，采用USB接口直接和PC机通讯。
◆具备GPS同步试验功能。
二、产品概述
◆满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和。
◆APWR434（B）型具有标准的四相电压，三相电流同时输出，电压125V/相，电流40A/相。三相电流并联可达120A。其中，APWR434B为内置工控机型，APWR434为不带工控机型，只能外接笔记本电脑操作。该两款机型的使用方法及技术参数完全相同。
◆APWR663( B ) 型具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。其中，APWR663B为内置工控机型，APWR663为不带工控机型，只能外接笔记本电脑操作。该两款机型的使用方法及技术参数完全相同。
◆各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
◆单机独立运行，内置高性能工控机，主频300--600MHz，内存128M，运行Windows XP操作系统。
◆国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸分辨率为800×600的TFT真彩显示屏使得单机整体操作方便自如经久耐用。
◆主控板采用DSP+FPGA结构16位DAC输出对基波可产生每周2000点的高密度正弦波大大改善了波形的质量提高了测试仪的精度。
◆功放采用高保真线性功放既保证了小电流的精度又保证了大电流的稳定。
◆采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
◆可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学操作方法。
◆具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
◆配有独立直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）以提供给需要直流工作电源的继电器或保护装置使用。
◆具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
三、技术参数
◆交流电流源：
幅值范围：6×（0-30A），精度：0.2%。
六相电流并联输出大值：180A。
相电流长期允许工作值：10A。
功  率：300VA/相。
六相并联大功率：900VA。
六相并联大输出时允许工作时间：10s。
频率范围：0--1000Hz；精度：0.001Hz
谐波次数：2--20次。
相位：0--360°； 精度：0.1°。
◆直流电流源：
幅值：20A/相；
功率：300VA/相；
精度：0.2%
◆交流电压源：
幅值范围 ：6 ×（0--125V）；精度：0.2%。
线电压范围：0--250V。
相电压/线电压输出功率：70VA/100VA。
频率范围：0--1000Hz；精度：0.001Hz。
谐波次数：2--20次。
◆直流电压源：
相电压输出幅值：0--±150V；精度：0.2%。
线电压输出幅值：0--±300V。
相电压/线电压输出功率：90VA/180VA。
◆开关量端子:
开关量输入端子：8对
空接点：1--20mA，24V 装置内部有源。
电位翻转：0--6VDC为低电平；
15--250VDC为高电平。
开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。
◆时间测量范围:
范围1ms~9999s；
测量精度1ms。
◆体积重量：
体积 470 (mm)×405 (mm)×185 (mm)；约20Kg
◆电源：
AC220V±10%；50Hz；10A。
