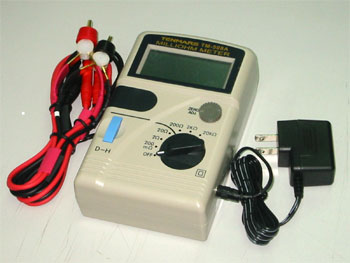

TM-508毫欧表
4线直流法测量
可测量电阻，马达线圈，变压器，印刷电路板
D-H数据锁定键

◆3 1/2数位LCD大显示1999
◆量程:200mΩ/2 Ω/20 Ω/200 Ω/2K Ω/20K Ω
◆准确度:±(0.3%+1d)
◆外部零位调校
◆读取速率：2.5次/秒
◆数据锁定
◆电源：内置电池：1.5V X 6
        AC电源适配器：
        输入100V AC~240V AC，0.3A；输出9V DC
◆重量：500g
◆体积:160(L)×100(W)×52(H)mm
◆标准附件：测试夹一组、AC电源适配器一个
  使用说明书一本
◆保险管规格：0.5A/250V，5Ф×20mm
测量参数



测量步骤

将红色测试插头插入仪表的“Hi”端口，另一红色插头插入紧邻的“RX”。

将黑色测试插头插入仪表的“Lo”端口，另一黑色插头插入紧邻的“RX”。

仪表打到200mΩ档

将两个夹子短接，用调零旋钮使仪表显示“000”，每次更换量程时都须重新调零。

测量电阻接线按图3

测量线路板的接线按图4

当仪表上出现电池符号时需更换电池

保险管如烧毁请拆下螺丝后再更换同规格的保险管
