XLS-5072A 伺服系统全自动插拔力(引张,压缩)试验机 一、产品用途: 本机适用于各种连接器之插入力和拔出力测试,提供各种接连器夹治具及塔配设计之自动求心装置。将可得到完全准确之插拔力试验。WINDOWS中文视窗版软体书面设定。且所有资料皆可储存(试验条件,插拔行程曲线图,寿命曲线图,检查报告…..等等)。
二、测试项目: 1、接连器单孔插拔试验
2、连接器整排插拔试验
3、连接器插拔寿命试验
4、连接器单PIN与塑胶保持力试验
5、连接器Normal Force测试
6、可同时与接触阻抗机连线
7、各种压缩,位伸破坏强度试验
三、机械特点:
1、测试条件皆由电脑书面设定,皆可储存。由下拉式菜单勾选设定,或直接输入数据。(含试验类别,测定运动方向,荷重测定范围,行程测定范围,行程原点检出,测定速度,测定次数,暂停时间,每次等候位置,空压次数)。
2、可储存及打印图形(荷重-行程曲线图,荷重衰减寿命曲线图,检验报表)。
3、荷重元负载之保护功能,可确保荷重元不致损坏。
4、同时显示荷重—行程曲线图及寿命曲线图。
5、自动荷重零点检出,并可设定原点检出荷重值。
6、荷重单位显示N,gf,kgf可自由切换。
7、可同时搭配数个荷重元。(2kgf、5kgf、20kgf、50kgf、200kgf、500kgf)选购。
8、机台采高钢性结构设计搭配伺服马达,长时间使用下能保精度,适合一般引张,压缩测试,及插拔力寿命测试。
9、规格值停止。(于寿命测试时,测试数据也设定之上下限规格值机械自动停止)。
10、测定项目:大荷重值,峰值,谷值,行程之荷重值,荷重之行程值,插入点电阻值(选配),荷重或行程之电阻值(选配)
四、测试报表输出: 荷重—行程曲线图,寿命曲线图,测试报表,皆为A4标准纸张规格,且由电脑印表机直接打印。
XLS-5070A 经济型电脑插拔力试验机
经济型电脑插拔力试验机 机器特点: 此机是电脑型插拔力的经济产品,同时具有每次插拔力曲线(力与时间曲线)及寿命曲线。并可生成报表,计算平均值,大值,小值,次数,速度,行程可调节,可谓是目前又要每次插拔力曲线记录和打印报表之高之产品。
经济型电脑插拔力试验机 技术参数:
1、电定大荷重:50、20、5、2kg(选其一)
2、小分解度:0.01kg或1g
3、大测定高度:150mm
4、测定速度范围:0-20次/每分钟
5、X,Y轴行程:0-75mm
XLS-5069A 插拔寿命试验机
插拔寿命试验机 适用于多种连接器插拔寿命试验之用,速度行程可调,并且显示速度值,可谓目前市场上高之插拔寿命试验机,不带数字力值显示,带设定计数功能,达到次数停机,结构美观大方。
插拔寿命试验机 主要参数
1、供电电压:220V±10%
2、次数范围:0~999999
3、调速范围:6~60次/分钟
4、行程调节范围:0~6cm
5、机器重量(约):40kg
6、机台尺寸:500×450×550mm
XLS-5068A 微电脑插拔力试验机(带打印) 微电脑插拔力试验机 适用于端子USB,计算器接口导连接器的插拔试验之用,可实时显示连续值,插入峰值,拔出峰值具有自动计数功能,行程速度可随意调节,并且显示速度值,测试数据可保存,查看打印,是市场上目前适用的机型。
微电脑插拔力试验机 主要参数
1、供电电压:220V±10% 60Hz
2、次数范围:0~99999999
4、插拔力范围:0~50kgf
5、行程调节范围:直径0~8cm
6、机器重量(约):60kg
7、机台尺寸:500×450×350mm
XLS-5067A 四工位插拔力试验机 四工位插拔力试验机 适用于多种连接器插拔试验之用,可显示插拔力连续变化值和峰值,并具有次数设定,速度行程可调,并且显示数度值,可谓目前市场高之插拔力试验机。 四工位插拔力试验机 主要参数:
1、供电电压:220V±1%
3、调速范围:6~60分钟
4、插拔范围:0~50kgf(可选)
5、行程调节范围:0~80mm
6、机器重量:(约250kg)
7、机台尺寸:120×850×800mm 四组可单独工作
XLS-5065A 排线往复寿命试验机
排线往复寿命试验机本机概述 排线往复寿命试验机适用于多种连接线之拉伸测试及寿命检测,如排线,铜铂线,电话听筒线,电梯往复线等等。。本机拉伸行程及插拔速度可随意调节,并且显示速度值,在治具上及导轨上增加了滑轨,以实现机器的可靠性和准确性测试,可谓目前市场上定制机型中高之拉伸寿命试验机,显示带设定计数功能,达到次数停机,实现拉伸寿命的测试,机箱烤漆,结构美观大方。 排线往复寿命试验机 主要技术指标 1.供电电压:220V±10% 50Hz 2.次数范围:0-999999(任意设置)监测功能:1个,(含计数器,回路功能等) 3.调速范围:5-60次/分数显(任意可调) 4.行程调节范围:1-150mm(带刻度) 5.进口滑轨:约180mm 6. 治具夹持:4个(10*60mm) 7.试验工位:2个 8.行程调节:凸轮结构 9.相对高度调节:40mm 10. 机器重量(约):85kg 11. 机台尺寸:约550*450*350mm
XLS-5064A 手机翻盖寿命试验机
手机翻盖寿命试验机适用于行动电话(手机)、电子词典等小型消费类电子制品及零部件之掀合寿命试验。
手机翻盖寿命试验机 本机特点: 本机采用进口液晶触摸人机接口,大接口直观大方;控制部分采用日本三菱PLC,性能可靠;由于采用步进电机驱动,角度准确、方便,供电系统经过整流设置,极大地提高了机器电路部份使用寿命和可靠性。本机由于在单工位上采用了双电机分别驱动,能真实地模拟手机在使用时的动作。本机能同时实现四部手机翻盖寿命测试,且互不干扰,在程序上亦体现出人性化的设计风格,让操作者一学即会。
主要参数:
1、掀合角度可设定:50~180°
2、电机运转速度设定:50~1800rpm
3、实际运行范围:5~60次/min ±2次
4、计数设定范围:1~999999次
5、机台尺寸:W650×D420×H410mm
6、机台重量:85kg
7、电源:1∮ 220V 5A或
XLS-5063A手机滑盖寿命试验机 手机滑盖寿命试验机 本机用于检测滑盖手机之动作寿命,用于验证机械结构及FPC板和连接结构的性能;同时也考验了滑轨结构处的机械稳固性能。本机适用于有关生产厂家和质检部门对滑盖手机进行滑盖寿命试验,评定其滑盖使用寿命;此机可调节滑盖行程和调整并显示测试速度,可设定试验次数;该机性能稳定,保证了机器的稳定与准确性能,的夹具结构、多距离的滑动与推拉盖行程考虑设计,操作方便直观。
手机滑盖寿命试验机 主要参数
1、工作电源:AC220V/50Hz。
2、功 率:90W。
3、试验行程:0~100mm手动直接可调。
4、试验速度:6~45rpm/min手动直接可调。
5、计 数 器: 1~999999可设定简单方便。
6、测试工位:两个(一起动作,同时测两台手机)。
7、动作方式:先推开后推回原位,动作分开。
8、夹持夹具:夹持下盖两侧,保证不变形。
9、驱动方式:前后各一档块推动动作。
10、机器体积:700×350×500mm。
11、机器重量(约):50kg。
XLS-5062A 手机翻盖滑盖试验机
手机翻盖滑盖试验机 采用日本三菱PLC及步进电机驱动,由液晶触摸人机接口控制,大接口,直观大方,控制角度准确、方便、灵敏。供电系统经过整流屏蔽装置,实现四部手机翻盖滑盖之真实抛合动作测试,且互不干扰,独立工作,在程序上亦体现出人性化的设计风格,适用于行动电话,电子词典等小型电子产品及零件之抛合寿命试验。
手机翻盖滑盖试验机 主要参数
1、电源:AC 220V/50Hz
2、翻盖试验速率:5~60次/分可设定
3、滑盖试验速率:2~60次/分可设定
4、试验角度:5~180°可设定
5、试验工位:翻盖试验工位2个 滑盖试验工位2个
6、试验次数:0~999999可预置
7、体积(mm):650(L)×570(D)×500(H)
8、重量:约80kg

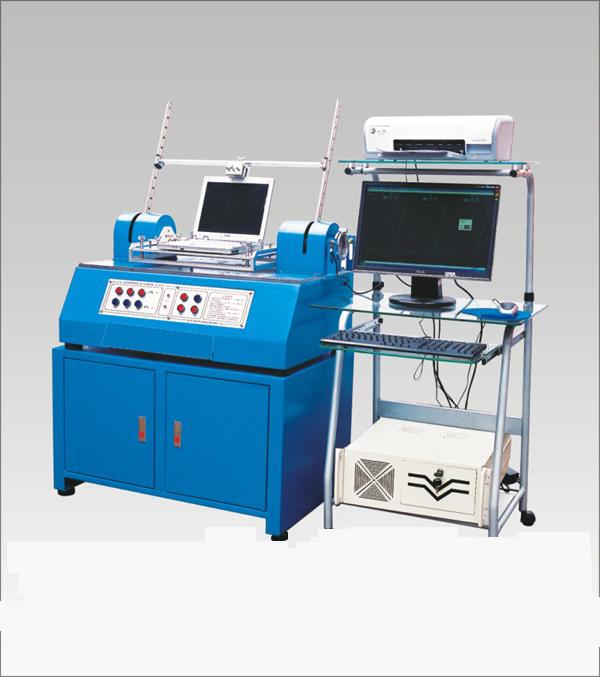

XLS-5061A全自动转轴寿命耐久试验机
全自动转轴寿命耐久试验机可模拟NOTE-BOOK在多次打开(open)、关闭(close)上盖(LCD COVER)后,转轴是否仍具有保持力,或转轴阻力变大损坏塑料本体。
全自动转轴寿命耐久试验机 本机特点: 1、采用松下伺服电机驱动、高精度Load Cell测量,提供准确的扭力测试数据 2、测试条件由计算机设定并自动存储(角度、暂停时间、速度、次数整体和曲线图等) 3、全程记录测试每次扭力、角度相关曲线;测试完成后自动生成寿命衰减数据曲线报表及数据报表
4、转轴试验位置可调节且双边施力
5、测试报表表头可自由设定;测试结果可自由设定大值、平均值、小值
6、测试软件有中英文接口切换功能;操作简单易懂;软件安装配有安装光盘
全自动转轴寿命耐久试验机 主要技术参数:
1、角度设定:0~180°
2、大扭力测试:100kgf.cm
3、小显示扭力:0.01kgf.cm
4、小显示角度:0.1°
5、荷重精度:±0.5%
6、单位转换:kgf.cm N.m LB.in
7、测试速度:60~7200°/min
8、电源:AC 220V/50Hz、10A
9、驱动马达:AC伺服马达
10、有效宽度:400或500可选
11、台体尺寸:94 X 65 X 69CM
12、重 量 :约100kg
