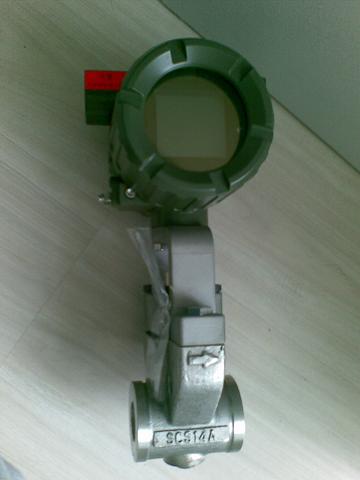

横河涡街流量计是由经过现场考验的传感器和壳体组成，并应用了具有SSP（频谱信号处理）功能的数字电子技术。我们已有20多万台旋涡流量计的销售业绩，并且在此基础上开发了数字式旋涡流量计。即使是在苛刻的工况条件下，数字式旋涡流量计也具有高精度和高稳定性。由于可靠性强，设计合理，横河涡街流量计可提高设备的有效率，从而降低生产成本。

横河涡街流量计基本技术规格 ：
带SSP（数字信号处理）技术的新功能
    SSP 是数字式旋涡流量计电路的一部分。SSP能分析数字式旋涡流量计内的流体情况，并用分析的数据自动针对使用状况作出佳调整，SSP可在低流量区正确地检测旋涡，从而显著地提高了计量稳定性。该功能是日本横河公司的数字化信号处理技术是以往的旋涡流量计从未有的。
的自诊断功能
    能判断并显示出诸如较大的管道振动和流态异常等使用状况。
横河涡街流量计高精度
    读数的 ± 0.75% ( 液体)
    读数的 ± 1% ( 气体 蒸汽 )
温度范围大
    高温型: 可高达450 °C
    低温型: 低可达 -200 °C
参数设定简单
    使用频繁的参数组合放在一个模块中，从而减少了参数设定时间。
显示清晰、简明
    能同时显示流量，累积流量和自诊断信息。
模拟/脉冲双重输出
    同时输出流量信号和脉冲信号
横河涡街流量计报警输出
    如有报警发生，就会有一个报警信号输出。
状态输出（流量开关功能）
    发生报警时，由触点输出报警信号。此外，当流量低于设定值时，可由触点输出信号。
横河涡街流量计转换器结构紧凑
    备有BRAIN/HART通信和面板设定按钮
    同一结构的传感器可适用于测量液体，气体和蒸汽
    不锈钢传感器无运动件，耐用、安全
符合NACE标准
符合NAMUR 43标准
分离型电缆大长度为30m
隔爆结构： JIS /FM/ATEX/CSA/SAA （隔爆/本安）

横河涡街流量计基本性能指标
被测流体：液体，气体，蒸汽（避免多相流和粘附性)
测量流量范围：见一般规格书
精度：读数的 ± 0.75% (液体)、读数的 ± 1% (气体，蒸汽

重复性：读数的 ± 0.2%
：流量计在出厂前经过水
横河涡街流量计正常工作条件：
    流体温度范围： - 40 ~ 260 °C （一般型）
                   -200 ~ 100 °C （低温型，选用）
                   - 40 ~ 450 °C （高温型，选用）
    工况压力范围：- 0.1Mpa (- 1kg/cm2) ~ 法兰额定值
    环境温度范围：- 40 ~ 85 °C （分离型传感器，分离型转换器）
                   -40 ~ 85 °C （一体型）
                   - 30 ~ 80 °C （一体型带表头）
    环境湿度： 5 ~ RH （在40 °C 时）（无凝露）
    电源电压：10.5 ~ 42V DC （见电源电压与负载电阻之关系图）
    电气性能: 由于脉冲输出，报警输出和状态输出是使用共同端子的，所以不能同时使用这些功能。
    输出信号：双重输出（可同时获得模拟和晶体管触点输出信号）。这种情况下，参见“安装须知”项的电源和脉冲输出接线。
    模拟输出：4 ~ 20mA DC ，2线制
    晶体管触点输出：集电极开路，3线制
                    用参数设定来选择脉冲、报警或状态输出。
                    触点额定值：30V DC，120mA DC
                    低电平：0 ~ 2V DC
通信条件：
    通信信号：BRAIN 或HART 通信信号（迭加在一个4 ~ 20mA DC 的信号上）。
    通信线条件：负载电阻： 250 ~ 600W（包括电缆电阻）
电源电压：16.4 ~ 42V DC用于数字通信BRAIN和HART 协议（本安型为16.4 ~ 30V DC）。与其他电力线的间距：大于15cm (避免平行布线)。
BRAIN:
    通信距离：2km聚乙烯绝缘的PVC屏蔽电缆 (当使用“CEV”电缆时)，通信距离因使用的电缆类型不同而异。
    负载电容：小于0.22mF
    负载电感：小于0.33mH
    接受仪表的输入阻抗：在2.4kHz时，大于10kW
HART：
    通信距离：使用多股双绞电缆时可达1.5 km，通信范围因使用的电缆类型不同而异。
    特殊应用时的电缆长度：特殊应用时可用下列公式求得电缆长度
功能：
    阻尼时间常数：0 ~ 99 sec (63% 响应时间)
    注：延迟时间：0.5 sec模拟输出电路时间常数：0.3 sec
脉冲输出功能：脉冲输出：
    定标脉冲，非定标脉冲，频率（在 输出时，每秒输出的脉冲数）
    脉冲频率：大10 kHz

 占空比：约 50% （1：2 ~ 2：1）
自诊断和报警输出*：如有报警发生（量程输出信号，EEPROM出错，振动噪声，阻塞，气泡等异常状态），就会有报警输出信号并显示出来。报警时，报警输出信号由ON 变为OFF状态。
状态输出功能：流量开关：如果流量低于设定的流量值时，就会输出一个状态信号。状态信号输出模式可以转换（ON/OFF）。
失电时的数据保护：数据（参数，累积值等）储存在EEPROM中，不需要备用电池。
横河涡街流量计补偿功能：
    仪器误差补偿：旋涡流量计的仪器误差可用5段近似折线（设定5个补偿系数）来进行补偿。
    雷诺数补偿：雷诺数小于20000时的输出误差可用5段近似折线来进行补偿。
    气体膨胀系数补偿：在测量可压缩性气体和蒸汽时，可用膨胀系数来补偿在流速高于35m / s时的误差。
硬件故障输出：如果CPU 或EEPROM发生故障，模拟输出电流为上限值21.6mA。模拟输出电流为上限还是下限（£3.6mA）可通过跳线来选择。
显示器：可同时显示用%表示的或用流量单位表示的瞬时流量和累积流量。可用设定键来设定参数。显示自诊断的简短信息。显示器的安装方向可左右转过90°。
符合EMC标准：EN61326 AS/NZS 2064
    注：分离型转换器的信号电缆应采用金属套管布线
