德国OSKAR SCHWENK 柱塞规内径测量

价格
电议

型号
OD

品牌

所在地
暂无

更新时间
2023-06-14 20:09:01

浏览次数

    德国OSKAR SCHWENK 柱塞规内径测量

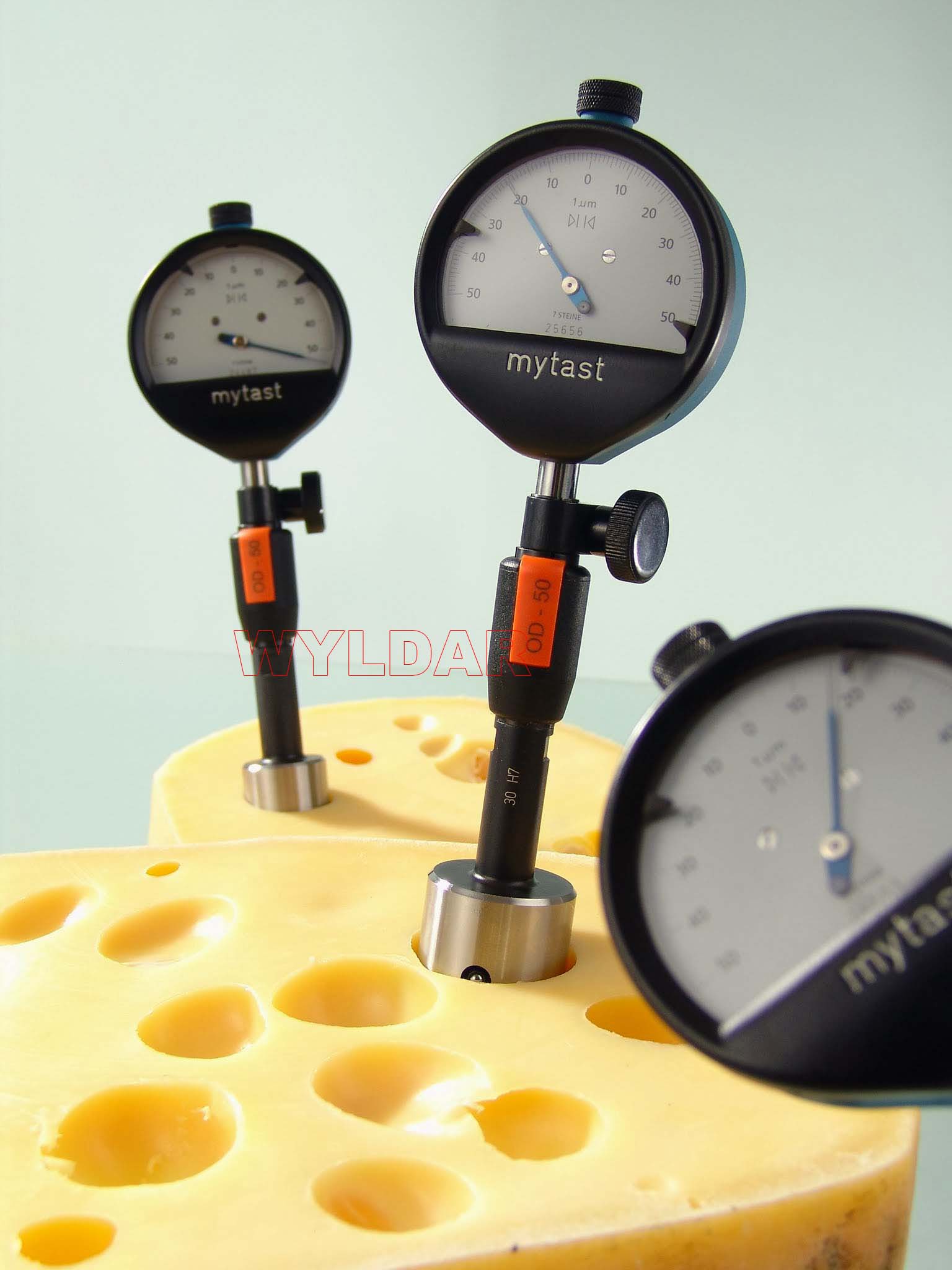

    OD柱塞规

    OD柱塞规是一款机械型、两点接触式内径测量系统,适合于手动和自动测量。每一个测量规都是根据的直径和相应的公差特别订做。



    OD柱塞规可以订做的尺寸从1.6到800mm,除了测直径外,也可以检测直径的外形,如真圆度和圆柱度,柱塞规测量值的显示,通过显示表显示,显示表可先用机械表、数显表或电子探头。





    优点:

    操作简单

    测量快速

    大的测量稳定性

    稳定可靠的测量仪器



    想要取得快速及可靠的测量结果时,OD柱塞规是理想的选择:

    直接用于加工机床上

    用于初检或后检查

    用于试验室内的精密测量





    结构

    OD柱塞规测量系统包括以下部件:

    显示表(机械表、数显表、电子探头)

    手柄,手柄的螺纹接头为M11*0.75,适合于所有的OD柱塞规

    柱形测头,测头采用加硬的工具钢经过磨削而成,同时,也可按靠客户需要,镀铬,柱形测头的尺寸根据孔径和公差订做,测头内包括延长杆和锥形测针。

    可选项,例如深度止位规、测量深度延长杆

    用设定环规进行校正









    量测范围     mm

    重复精度        mm

    指示范围    mm

    标准型测量点高  h mm

    型号

    通孔型测量点高  h mm

    型号

    肓孔型测量点高  h mm

    型号





    2.5 - 6

    0.001

    0.15

    1.5

    300 00000

    6

    300 00002

    1

    300 00001



    6.1 - 12

    0.0005

    0.2

    2.5

    301 00000

    10

    301 00002

    301 00001



    12.1 - 20

    302 00000

    302 00002

    302 00001



    20.1 - 30

    3.5

    303 00000

    303 00002

    1.2

    303 00001



    30.1 - 40

    304 00000

    304 00002

    304 00001



    40.1 - 60

    305 00000

    305 00002

    305 00001



    60.1 - 80

    0.001

    4

    306 00000

    306 00002

    306 00001



    80.1 - 100

    307 00000

    307 00002

    307 00001



    100.1 - 110

    308 00000

    308 00002

    308 00001



    110.1 - 120

    309 00010

    309 00012

    309 00011



    120.1 - 130

    310 00010

    310 00012

    310 00011



    130.1 - 140

    0.002

    0.2

    7

    311 00001

    18

    311 00000

    6

    311 00002



    140.1 - 150

    312 00001

    312 00000

    312 00002



    150.1 - 160

    313 00001

    313 00000

    313 00002



    160.1 - 170

    314 00001

    314 00000

    314 00002



    170.1 - 180

    315 00001

    315 00000

    315 00002



    180.1 - 190

    316 00001

    316 00000

    316 00002



    190.1 - 200

    317 00001

    317 00000

    317 00002



    200.1 - 300

    318 00001

    318 00000

    318 00002





    其它相关产品:

    内径测量仪 SU/SK RA

    90度内径测量仪    SV

    孔径测量RA

    盲孔内径测量SS

    深孔内径测量仪SMT

    内齿量仪KT

    平行距离测量SP

    沟槽、内槽测量SN

    进入孔小,测量孔大测量仪ST

    校正设备ESU

    圆周直径两用尺CJU

    单一直径尺C

    内圆周测量仪IUB

    两瓣式小孔内径测量OS

    两瓣式盲孔内径测量OSH

    测量台OSM

    凸台内径外径测量仪SBO SBU

    倒角测量规IFM







    #<-->
